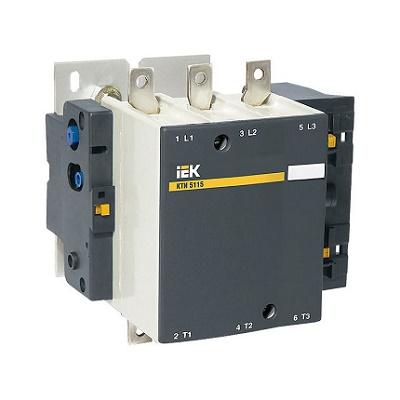

Контактор КТИ-5115

Контактор КТИ-5115 115А - это электромагнитный коммутационный аппарат, предназначенный для частого дистанционного включения и отключения силовых электрических цепей переменного тока. Он находит широкое применение для управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, а также может использоваться для коммутации других нагрузок в нормальном режиме работы.

Расшифровка обозначения КТИ-5115 115А:

• КТИ - Контактор Тяжелого Исполнения (серия контакторов от производителя IEK/IEK Group).
• 5 - Условный номер габарита (типоразмера) контактора.
• 115 - Номинальный ток в амперах (А) - 115 А.
• Отсутствие дополнительных цифр после тока и слова "реверс": Подразумевается, что контактор не реверсивный и имеет 3 главных контакта (полюса) для подключения трехфазной сети.

Технические характеристики КТИ-5115:

• Номинальный ток (Ie): 115 А.
• Номинальное напряжение изоляции (Ui): 690 В (иногда может быть указано 660 В или 1000 В).
• Номинальное рабочее напряжение (Ue): AC 230/400/660 В.
• Номинальная частота: 50/60 Гц.
• Категория применения: В основном AC-3 (пуск и отключение асинхронных двигателей с короткозамкнутым ротором), также может использоваться в категории AC-1 (неиндуктивная или слабоиндуктивная нагрузка) с большим номинальным током.
• Число полюсов: 3.
• Количество вспомогательных контактов: Стандартная комплектация обычно 2НО+2НЗ (2 нормально открытых + 2 нормально закрытых). Но конфигурация может меняться, поэтому обязательно уточняйте при заказе!
• Механическая износостойкость: Не менее 10 миллионов циклов В-О (включений-отключений).
• Коммутационная износостойкость: Зависит от категории применения. Для AC-3 обычно не менее 1,5 миллиона циклов В-О.
• Напряжение катушки управления: Может быть различным: AC 24, 36, 42, 110, 220, 230, 380, 400 В. Необходимо указывать при заказе!
• Степень защиты: IP20 (защита от касания пальцами и попадания твердых предметов размером более 12,5 мм).
• Способ крепления: На DIN-рейку или на монтажную панель с помощью винтов.
• Климатическое исполнение и категория размещения: УХЛ4 (для эксплуатации в закрытых помещениях с искусственно регулируемым климатом).
• Диапазон рабочих температур: от -40°C до +55°C.
• Масса: Около 4 кг (зависит от исполнения).

Преимущества КТИ-5115 115А:

• Надежность: Контакторы серии КТИ от IEK/IEK Group отличаются высоким качеством и проверенной надежностью.
• Простота монтажа: Удобное крепление на DIN-рейку или монтажную панель.
• Долговечность: Высокая механическая и коммутационная износостойкость.
• Широкий выбор напряжений катушек управления.
• Доступная цена: Хорошее соотношение цены и качества.

Области применения:

• Управление асинхронными электродвигателями: Пуск, остановка и защита электродвигателей с короткозамкнутым ротором мощностью до 55 кВт (при 380В) в составе:
  • Насосного оборудования
  • Вентиляционных систем
  • Конвейерных линий
  • Подъемно-транспортного оборудования (не реверсивного)
  • Станков и другого промышленного оборудования
• Коммутация осветительных цепей
• Управление другими индуктивными и активными нагрузками

При выборе контактора КТИ-5115 необходимо учитывать:

• Номинальный ток нагрузки (электродвигателя): Он должен быть меньше или равен номинальному току контактора (115 А).
• Напряжение сети: Должно соответствовать номинальному напряжению контактора.
• Напряжение цепи управления: Должно соответствовать напряжению катушки контактора.
• Требуемое количество и тип вспомогательных контактов: Для цепей управления, сигнализации и блокировок.
• Категорию применения: Выбирать в соответствии с типом нагрузки.

В заключение, контактор КТИ-5115 115А - это надежный и функциональный аппарат для коммутации силовых цепей переменного тока. Он широко применяется в различных отраслях промышленности и строительства для управления электродвигателями и другими нагрузками, обеспечивая их безопасную и эффективную работу.
