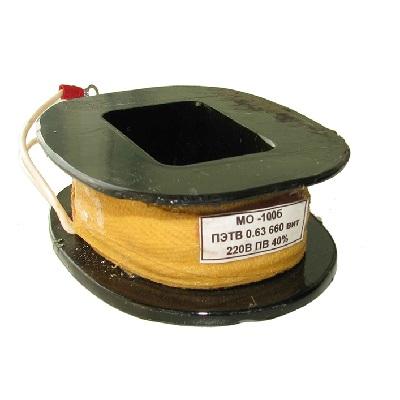

Катушка МО-100, МО-200, МО-300

Обозначения МО-100, МО-200, МО-300:

Цифры обозначают габарит (размер) и тормозной момент: больше число — больше размер и момент.

• МО-100: Наименьший, для небольшого тормозного момента.
• МО-200: Средний.
• МО-300: Самый большой и мощный, для значительного тормозного усилия.

Характеристики катушек:

Характеристики различаются в зависимости от габарита. Общие:

• Напряжение питания: Обычно 220 В или 380 В переменного тока 50 Гц (реже 60 Гц). Бывают исполнения на другие напряжения, например, 110 В постоянного тока.
• Режим работы: Повторно-кратковременный (ПВ) или продолжительный (ПВ 100%).
  • ПВ (повторно-кратковременный): Электромагнит включается на короткое время (остановка), затем отключается. ПВ указывается в % (например, ПВ 40% — 40% времени под напряжением).
  • ПВ 100% (продолжительный): Непрерывная работа под напряжением.
• Материал обмотки: Медный провод с эмалевой изоляцией.
• Конструкция: Каркас (диэлектрик), намотанный провод и изоляция. Конструкция разных габаритов отличается.
• Степень защиты: Обычно IP00 (без защиты от пыли и влаги), требуется установка в защищенном корпусе.

Важные моменты при выборе:

• Совместимость: Катушка должна соответствовать модели электромагнита (МО-100, МО-200 или МО-300) и его габаритам.
• Напряжение питания: Соответствие напряжению сети.
• Режим работы (ПВ): Соответствие режиму работы механизма. Неправильный выбор приведет к перегреву и поломке.
• Маркировка: Обращайте внимание на маркировку (напряжение, ПВ и др.).

Важно! При заказе уточняйте полное обозначение (напряжение, ПВ, наличие "Б" в обозначении электромагнита, например, МО-100 или МО-100Б). "Б" обычно означает модернизированное исполнение.
