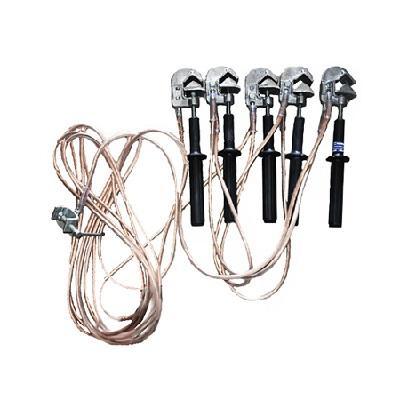

Заземление переносное ЗПЛ-1-5/5-16

Переносное заземление ЗПЛ-1-5/5-16 предназначено для защиты персонала, работающего на отключенных участках воздушных линий (ВЛ) электропередач с номинальным напряжением до 1 кВ, от поражения электрическим током в случае ошибочной подачи напряжения или появления наведенного напряжения.

Назначение:

• Защита персонала от поражения электрическим током при работах на отключенных участках ВЛ до 1 кВ.
• Обеспечение безопасности при ремонте и обслуживании ВЛ.

Конструкция:

• Изолирующие штанги: обеспечивают безопасное расстояние между персоналом и токоведущими частями.
• Гибкие медные проводники: обеспечивают надежное соединение и заземление.
• Фазные зажимы: для крепления заземляющих проводников к токоведущим частям.
• Состоит из штанг изолирующих, гибких проводников для закорачивания между собой и заземления токопроводящих частей установки с пружинными зажимами для закрепления его на токопроводящих частях.

Основные характеристики:

• Номинальное напряжение: 1 кВ.
• Сечение проводника: 16 мм².
• Количество фазных зажимов: 5.
• Количество изолирующих штанг: 5.
• Длина заземляющего проводника: 9 м.
• Длина закорачивающего проводника: 0.8 м.
• Рабочий диапазон температур: от -45 до +45°С.
• Ток короткого замыкания кА при 3 сек.: 2,3
• Длина рукоятки м: 1.2
• Заявленный срок эксплуатации: не менее 2 лет
• Длина изолирующей части м: 0.8
• Количество звеньев штанги: 1
• Вес: 3,5 кг.

Применение:

• Используется при проведении ремонтных и профилактических работ на ВЛ до 1 кВ.
• Обеспечивает безопасное заземление отключенных участков ВЛ.

Важные моменты:

• Перед использованием необходимо убедиться в исправности заземления.
• Установка и снятие заземления должны выполняться квалифицированным персоналом.
• Необходимо строго соблюдать инструкции по эксплуатации.
• При выборе заземления необходимо учитывать условия эксплуатации, длину провода, и т.д.
• Необходимо наличие сертификатов качества.

Дополнительная информация:

• Выбор сечения проводника зависит от ожидаемого тока короткого замыкания.
• Правильное использование заземления является ключевым фактором безопасности.
