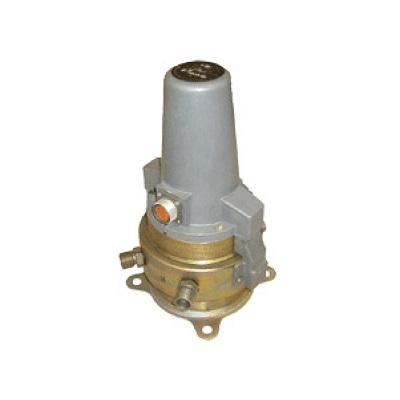

Дифманометр ДМ-3583М

Наличие: В наличии

Цену уточняйте

Описание

Дифманометр ДМ-3583М (преобразователь разности давлений) — это надёжный мембранный измерительный прибор, предназначенный для точного преобразования перепада (разности) давлений в унифицированный электрический сигнал. Прибор широко применяется в системах промышленной автоматизации, на объектах энергетики, нефтегазовой отрасли, водоподготовки, химической промышленности и других технологических процессах.

Назначение

Дифманометр ДМ-3583М предназначен для:

измерения расхода жидкостей, газов и пара по методу переменного перепада давления (в комплексе с сужающими устройствами — диафрагмами, соплами, трубками Вентури и др.);
измерения разности давлений, избыточного давления и вакуума;
контроля и регулирования технологических параметров в системах автоматизированного управления (АСУ ТП).

Прибор преобразует измеряемую разность давлений в выходной сигнал взаимной индуктивности 0…10 мГн с линейной характеристикой. Также выпускаются модификации с токовым выходом (ДМТ-3583М — 0…5 мА или 4…20 мА).

Основные технические характеристики

Параметр	Значение
Диапазоны измерения (верхний предел)	1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 кПа
Класс точности (приведённая погрешность)	±1,0 % (основная)
Максимальное рабочее избыточное давление (Pраб)	16 МПа или 25 МПа (в зависимости от исполнения)
Допустимое одностороннее перегрузочное давление	до 1,25 × Pраб
Выходной сигнал (стандартный)	0…10 мГн (взаимная индуктивность)
Питание	от вторичного прибора, ток ~125 мА (±15 %), частота 50 Гц
Потребляемая мощность	не более 1,5–3 ВА (в зависимости от модификации)
Температура окружающего воздуха	от –30 °C до +50 °C
Относительная влажность	до 95 % (при +35 °C)
Степень защиты	IP54 (по ГОСТ 14254)
Габаритные размеры	≈ 180 × 192 × 302 мм
Масса	≈ 12 кг
Материал мембранного блока	нержавеющая сталь (обычное исполнение) или специальные сплавы
Присоединение	фланцевое или резьбовое (по заказу с КМЧ — комплектом монтажных частей)

Примечание: Диапазоны 1,6 и 2,5 кПа чаще всего используются только для газов (ограничение по рабочему давлению и чувствительности мембраны).

Устройство и принцип работы

Дифманометр ДМ-3583М состоит из двух основных частей:

Мембранный измерительный блок — воспринимает разность давлений через разделительную мембрану (сильфон или плоскую мембрану).
Трансформаторный преобразователь — преобразует механическое перемещение мембраны в изменение взаимной индуктивности (выходной сигнал 0–10 мГн).

Принцип действия основан на компенсационном методе: перемещение мембраны передаётся на сердечник дифференциально-трансформаторной системы, что изменяет индуктивность вторичных обмоток пропорционально перепаду давления.

Условия эксплуатации

Измеряемая среда — неагрессивные к материалу мембраны газы и жидкости.
Температура измеряемой среды — обычно до +80…+120 °C (зависит от исполнения и уплотнений).
Взрывозащищённое исполнение — по заказу (ДМТ-3583М-Ех и др.).

Комплектация (по заказу)

комплект монтажных частей (КМЧ): вентили трёх- или пятиклапанные, импульсные трубки, ниппели, гайки;
паспорт, руководство по эксплуатации;
свидетельство о поверке (первичная поверка входит в стоимость).

Преимущества ДМ-3583М

высокая надёжность и длительный срок службы (более 10–15 лет);
простота конструкции и обслуживания;
линейная характеристика преобразования;
совместимость с большинством вторичных приборов советского/российского производства (ВЗЛЭМ, РП4, КС и др.);
возможность работы в тяжёлых промышленных условиях.

Дифманометры ДМ-3583М производятся на ПАО «Ивано-Франковский завод «Промприбор» и остаются одним из самых востребованных типов дифманометров в СНГ для замены выработавших ресурс приборов старых серий (ДСС, ДС и др.).
