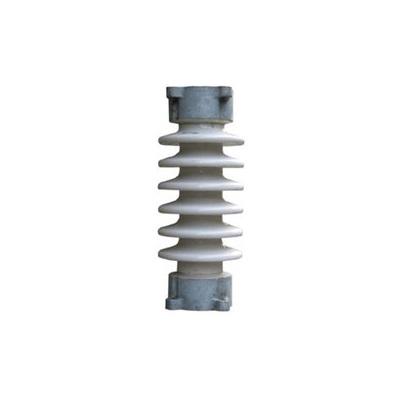

Изолятор ИОС-35-1000

Наличие: Есть в наличии

Цену уточняйте

Описание

Изолятор ИОС-35-1000 УХЛ1 — это опорно-стержневой изолятор, предназначенный для изоляции и механического крепления токоведущих частей в электрических аппаратах и распределительных устройствах напряжением 35 кВ.

Основные характеристики:

Номинальное напряжение: 35 кВ
Минимальная разрушающая сила на изгиб: 10 кН (1000 кг)
Материал: Электрофарфор
Климатическое исполнение: УХЛ1 (для эксплуатации в умеренном и холодном климате на открытом воздухе)
Длина пути утечки: 95 см
Испытательное напряжение полного грозового импульса: 195 кВ
Масса: 42 кг
Частота: до 100 Гц.

Применение:

Распределительные устройства электрических станций и подстанций.
Электрические аппараты.
Комплектные распределительные устройства (КРУ).
Токопроводы.

Особенности конструкции и материалы:

Изоляционная часть изолятора выполнена из керамического электротехнического материала группы 110 в соответствии с ГОСТ 20419-83.
Арматура изолятора изготавливается из серого чугуна марки СЧ-20 по ГОСТ 1412-85 и имеет влагостойкое покрытие.
Армирующий состав — портландцемент ПЦ-500 ДОН по ГОСТ 10178-85.
Защита армировочных швов - герметик силиконовый.

Расшифровка обозначений:

ИОС: Изолятор опорно-стержневой.
35: Номинальное напряжение (кВ).
1000: Минимальная разрушающая сила на изгиб (кг).
УХЛ1: Климатическое исполнение и категория размещения.

Дополнительная информация:

Изолятор предназначен для работы в условиях умеренного и холодного климата на открытом воздухе.
При выборе изолятора необходимо учитывать условия эксплуатации, номинальное напряжение и механические нагрузки.
