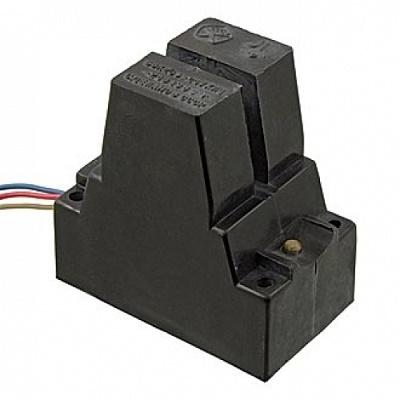

Выключатель БВК 261

Назначение и принцип работы

• Назначение: Используется для замены механических контактных выключателей в различных устройствах, таких как станки, автоматические линии, конвейеры, кузнечно-прессовое оборудование и т.д. Он выдает сигнал о том, что контролируемый объект занял или покинул определенное положение.

• Принцип работы: Основан на принципе управляемого генератора. Срабатывание происходит, когда в щель датчика вводится металлическая (обычно алюминиевая) пластина, что приводит к изменению его состояния.

• Преимущества: Высокая надежность, независимость срока службы от количества срабатываний, герметичность, быстродействие и долговечность.

Технические характеристики

• Напряжение питания: 20,4 ... 26,4 В (номинальное 24 В постоянного тока).

• Ток нагрузки: не более 250 мА.

• Сопротивление нагрузки: 91 Ом. Для корректной работы датчика необходимо подключение нагрузки, например, реле или резистора сопротивлением не менее 91 Ом.

• Ширина щели: 6 мм.

• Частота срабатывания: не менее 1 кГц.

• Дифференциал хода: 3 мм.

• Потребляемая мощность (в несработанном состоянии): не более 0,45 Вт.

• Размеры: 78 x 44 x 76 мм.

• Масса: около 300 г.

• Степень защиты: IP65.

• Рабочие температуры: от -10 до +45°С.

Расшифровка маркировки

• БВК - бесконтактный выключатель концевой.

• 26 - номер разработки.

• 1 - номер исполнения (отличается от других исполнений, таких как БВК-260, БВК-262, расположением и размером щели).

• 24 - номинальное напряжение питания (24 В).

• УХЛ4 - климатическое исполнение и категория размещения:

  • УХЛ - для умеренного и холодного климата.

  • 4 - категория размещения, предназначенная для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.

Условия эксплуатации

• Высота над уровнем моря: до 2000 м.

• Окружающая среда: взрывобезопасная, не содержащая агрессивных газов, паров и пыли в количестве, нарушающем работу датчика.

• Рабочее положение: произвольное.

• Способ установки: винтами М4.

Датчик БВК-261-24 УХЛ4 не имеет световой индикации срабатывания, в отличие от некоторых аналогов, например, БВК-263-24.
