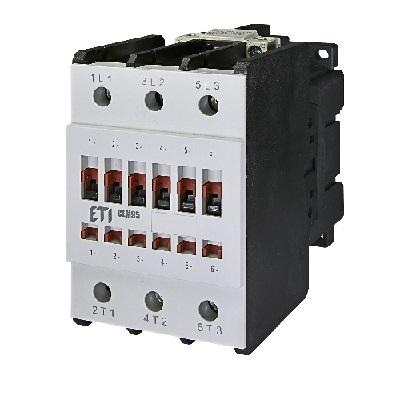

Контактор ETI CEM 50.11

Контактор ETI CEM 50.11 — это силовой электромагнитный контактор средней мощности из серии CEM производства компании ETI (Словения/Польша — ETI Polam). Предназначен для дистанционного управления и коммутации электрических цепей, в первую очередь — для пуска и остановки асинхронных электродвигателей, а также для управления другой мощной нагрузкой в промышленных и строительных электроустановках.

Основные характеристики (наиболее распространённая версия — 230 В AC, артикул 004648133)

• Номинальный ток в категории AC-3 (пуск и отключение электродвигателей, cos φ ≈ 0,4–0,5): 50 А
• Номинальная мощность управляемых двигателей при 400 В (AC-3): 22 кВт
• Номинальный ток в категории AC-1 (коммутация активной или слабоиндуктивной нагрузки): 80 А
• Количество главных (силовых) контактов: 3 NO (3 нормально открытых полюса)
• Встроенные вспомогательные контакты: 1 NO + 1 NC (1 нормально открытый + 1 нормально закрытый)
• Напряжение катушки управления (Uc) — наиболее популярные варианты:
  • 230 В AC 50/60 Гц (004648133)
  • 24 В AC
  • 110 В AC
  • 400 В AC
  • 24 В DC
  • 220 В DC и др.
• Номинальное рабочее напряжение главных контактов (Ue): до 1000 В
• Напряжение изоляции (Ui): 1000 В
• Импульсное выдерживаемое напряжение (Uimp): 6–8 кВ (в зависимости от документа)
• Механическая износостойкость: ≈ 10–15 млн циклов
• Электрическая износостойкость (AC-3): ≈ 1–1,5 млн циклов
• Степень защиты: IP20 (от прикосновения пальцами)
• Климатическое исполнение: рабочая температура от -25 °C до +55 °C (иногда до +60 °C)
• Способ крепления: на DIN-рейку 35 мм или винтами
• Ширина корпуса: 67–68 мм (стандарт для серии CEM 50–80)
• Масса: ≈ 1,10–1,24 кг (в зависимости от напряжения катушки — AC или DC)

Применение

• Пуск и останов асинхронных двигателей до 22 кВт / 400 В
• Коммутация нагревателей, освещения, конденсаторных батарей, насосов, вентиляторов, компрессоров и т.д.
• Работа в щитах управления, шкафах автоматики, системах вентиляции и кондиционирования
• Совместим с тепловыми реле серии RТE (ETI) для защиты от перегрузки

Дополнительные возможности

• Установка до 4–8 дополнительных контактных блоков (фронтальных и боковых)
• Возможность механической блокировки для реверсивных схем
• Монтаж ограничителей перенапряжения (RC-цепи, варисторы, диоды для DC-катушек)
• Совместимость с пускателями в звезда-треугольник и другими схемами

Преимущества серии CEM

• Высокая надёжность и большой ресурс
• Прочный пластиковый корпус, устойчивый к вибрациям
• Удобные винтовые зажимы с возможностью подключения шин
• Широкий выбор напряжений катушки
• Соответствие стандартам: IEC/EN 60947-4-1, VDE 0660, UL, CSA

Контактор ETI CEM 50.11 — это проверенное и очень распространённое решение в промышленности стран СНГ и Европы, отличный аналог LS Metasol, Schneider LC1-D, ABB AF, Siemens 3RT и др. в классе 50 А / 22 кВт.
