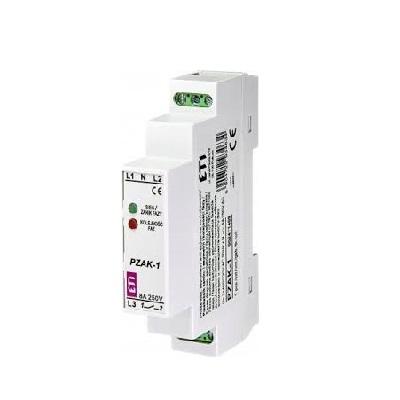

Реле контроля фаз PZAK-1

Основные функции и возможности

PZAK-1 обеспечивает комплексную защиту, контролируя следующие параметры:

• Обрыв (пропадание) фаз: Реле моментально отключает нагрузку при потере одной или нескольких фаз, предотвращая работу оборудования в неполнофазном режиме, что может привести к перегреву и выходу из строя.
• Асимметрия (перекос) фаз: Устройство отслеживает разницу напряжений между фазами. При превышении допустимого уровня асимметрии, реле срабатывает, защищая оборудование от неравномерных нагрузок.
• Чередование фаз: PZAK-1 контролирует правильную последовательность фаз. Это особенно важно для электродвигателей, где неправильное чередование фаз может привести к изменению направления вращения, что нежелательно или даже опасно для механизма. Срабатывание по чередованию фаз происходит без задержки.

Технические характеристики

• Номинальное напряжение питания: 3x400/230 В AC
• Диапазон измерения напряжения: 175 - 400 В
• Номинальный ток (максимальный ток нагрузки): 8 А (через контакт реле)
• Количество и тип контактов: 1 нормально открытый (1 НО или 1Z)
• Время срабатывания:
  • При асимметрии и обрыве фаз: 3,5 с
  • При неправильном чередовании фаз: без задержки (мгновенно)
• Время возврата: менее 1 с
• Монтаж: на DIN-рейку (занимает 1 модуль)
• Габариты:
  • Ширина: 18 мм
  • Высота: 90 мм
  • Глубина: 65 мм
• Сечение подключаемых проводников: до 4 мм²
• Степень защиты: IP20
• Соответствие стандартам: EN 61010-1, EN 60730-1

Применение

Реле PZAK-1 является незаменимым элементом защиты в различных системах, использующих трехфазное электропитание. Его основное применение:

• Защита электродвигателей: Предотвращает выход из строя двигателей из-за пропадания фаз, перекоса фаз или неправильного их чередования. Это особенно актуально для насосов, компрессоров, вентиляторов и других вращающихся механизмов.
• Общее промышленное оборудование: Применяется для защиты любого оборудования, критичного к качеству трехфазного электропитания, в промышленных и бытовых установках.
• Системы автоматизации: Интегрируется в схемы управления для автоматического отключения или сигнализации при возникновении проблем с фазами.

Принцип работы

PZAK-1 постоянно контролирует фазные напряжения. При обнаружении любого из вышеперечисленных отклонений (обрыв, асимметрия, неправильное чередование) устройство через свой встроенный контакт 8А отключает питающую нагрузку, тем самым защищая её от повреждений. Реле работает в "безопасном" режиме, что означает отключение при возникновении неисправности.

PZAK-1 – это надежное и компактное решение для повышения безопасности и продления срока службы трехфазного электрооборудования.
