Вентилятор ВЕНТС ОВ 4Д 400, ОВК 4Д 400

Вентиляторы ВЕНТС ОВ 4Д 400 и ВЕНТС ОВК 4Д 400 являются осевыми промышленными вентиляторами, предназначенными для приточно-вытяжной вентиляции помещений без использования протяженных воздуховодов. Они отличаются типом монтажной пластины.

Общее описание и применение:



• Назначение: Используются для перемещения больших объемов воздуха при относительно низком сопротивлении системы. Подходят для вентиляции общественных (офисные, коммерческие) и производственных помещений, складов, теплиц, СТО и т.д.

• Принцип работы: Осевые вентиляторы, что означает, что воздух перемещается вдоль оси вращения крыльчатки.

• Диапазон температур перемещаемого воздуха: От -30°C до +60°C.

• Двигатель: Оснащены трехфазным четырехполюсным асинхронным двигателем с внешним ротором.

  • Имеют встроенную тепловую защиту с автоматическим перезапуском, что предотвращает выход из строя при перегрузках или перегреве.

  • Применяются подшипники качения, что обеспечивает длительный срок службы (до 40 000 часов).

  • Класс защиты двигателя: IP 44.

• Конструкция: Корпус и крыльчатка изготовлены из стали с полимерным покрытием для защиты от коррозии.

• Регулирование скорости: Скорость вращения может регулироваться с помощью автотрансформаторного или частотного регулятора. К одному регулятору можно подключить несколько вентиляторов, если их общая мощность и рабочий ток не превышают номинальные параметры регулятора.

• Уровень шума: Относительно низкий для промышленных вентиляторов.

• Балансировка крыльчатки: Каждая крыльчатка проходит балансировку для обеспечения точных характеристик, низкого уровня вибраций и шума.



Отличия между ВЕНТС ОВ 4Д 400 и ВЕНТС ОВК 4Д 400:



Основное отличие заключается в форме монтажной пластины:

• ВЕНТС ОВ 4Д 400: Имеет квадратную монтажную пластину (обычно 540х540 мм) для установки на стену в соответствующий квадратный проем.

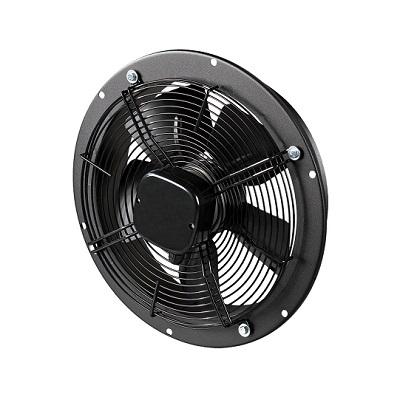

• ВЕНТС ОВК 4Д 400: Имеет круглую монтажную пластину для установки в круглый проем внешней стены.



Технические характеристики (для обеих моделей, если не указано иное):



• Размер патрубка (диаметр): 400 мм

• Напряжение питания: 400 В (3 фазы)

• Частота тока: 50 Гц

• Потребляемая мощность: 180 Вт (0.18 кВт)

• Ток: 0.47 А

• Производительность (максимальный расход воздуха): 3740 м³/час

• Частота вращения: 1380 об/мин

• Уровень шума на расстоянии 3 м: 54-64 дБ(А) (данные могут незначительно отличаться в разных источниках, но находятся в этом диапазоне)

• Класс защиты: IP24

• Вес:

  • ВЕНТС ОВ 4Д 400: 8.8 кг

  • ВЕНТС ОВК 4Д 400: 8.5 кг

• Габаритные размеры (зависят от модели и монтажной пластины):

  • ВЕНТС ОВ 4Д 400 (квадратная пластина):

    • D (диаметр отверстия для монтажа): 417 мм

    • B (сторона квадратной пластины): 540 мм

    • B1 (расстояние между крепежными отверстиями): 490 мм

    • d (диаметр крепежных отверстий): 9 мм

    • L (длина вентилятора): 240 мм

  • ВЕНТС ОВК 4Д 400 (круглая пластина):

    • D (диаметр отверстия для монтажа): 417 мм

    • D1 (диаметр круглой пластины): 504 мм

    • D2 (диаметр внешней части корпуса): 528 мм

    • d (диаметр крепежных отверстий): 9 мм

    • L (длина вентилятора): 220 мм

Эти вентиляторы представляют собой надежное и эффективное решение для систем вентиляции, требующих большого объема перемещаемого воздуха с относительно низким сопротивлением.
