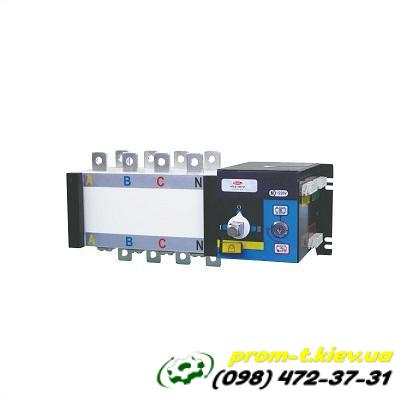

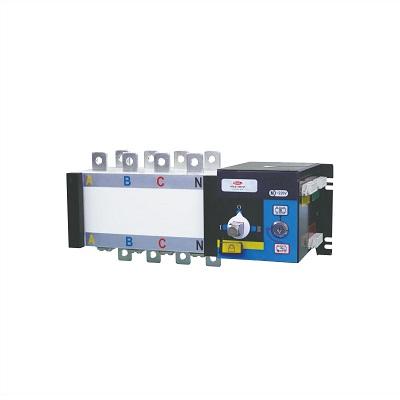

Выключатель нагрузки перекидной HGLD 4Р 400А

Выключатель нагрузки перекидной HGLD 4Р 400А — это мощный коммутационный аппарат, предназначенный для переключения между двумя независимыми источниками электропитания или для безопасной изоляции сильноточных нагрузок в трехфазных электрических системах с нейтралью. Он рассчитан на значительные токи, что делает его пригодным для использования в промышленных и инфраструктурных объектах.

Описание характеристик и функций:

• Тип устройства: Перекидной выключатель нагрузки (также известный как рубильник-переключатель, реверсивный рубильник). Серия HGLD обычно включает как ручные, так и моторизованные версии, при этом ручные являются наиболее распространенными для данного класса устройств, если не указано иное (например, "ATS").

• Номинальный ток (In): 400 А. Это максимальный постоянный ток, который выключатель может безопасно пропускать через свои контакты без перегрева и деградации в течение длительного времени.

• Количество полюсов: 4P (четырехполюсный). Это означает, что устройство коммутирует все три фазы (L1, L2, L3) и нейтральный проводник (N). Такое исполнение является обязательным для трехфазных систем с нейтралью, особенно при переключении между различными источниками питания.

• Схема переключения: Чаще всего I-0-II.

  • Положение I: Подключение нагрузки к первому источнику питания (например, основная городская сеть).

  • Положение 0: Полное отключение нагрузки от обоих источников. Это "нулевое" положение обеспечивает видимый разрыв цепи и служит для безопасного обслуживания или ремонта оборудования.

  • Положение II: Подключение нагрузки ко второму источнику питания (например, резервный генератор или альтернативная линия электропередачи).

  • Переключение через положение "0" является критически важным для предотвращения прямого короткого замыкания между двумя входящими источниками.

• Номинальное рабочее напряжение (Ue):

  • Переменный ток (AC): Типичные значения 400 В / 690 В. Для некоторых моделей может быть предусмотрена работа до 1000 В.

  • Постоянный ток (DC): Если предусмотрено, обычно 220 В / 440 В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 8 кВ. Это максимальное пиковое напряжение, которое изоляция устройства может выдержать без пробоя.

• Условный номинальный ток короткого замыкания (Icw): Это ток, который выключатель может выдержать в течение короткого времени (например, 1 секунда) без повреждений, пока вышестоящее защитное устройство (например, автоматический выключатель или предохранитель) не отключит цепь. Для 400А моделей это могут быть значения от 20 кА до 50 кА и более.

• Механическая износостойкость: Высокая, обычно от 8 000 до 1 000 000 циклов переключений, что гарантирует долгий срок службы даже при частых переключениях.

• Электрическая износостойкость: Также измеряется в циклах, но при номинальной нагрузке. Обычно тысячи циклов.

• Материалы:

  • Контакты: Высококачественные медные сплавы с серебряными напайками для обеспечения низкого контактного сопротивления, высокой проводимости и устойчивости к дугообразованию при коммутации.

  • Корпус: Изготовлен из прочных, огнестойких и самозатухающих диэлектрических материалов (например, армированный термопласт или BMC), способных выдерживать высокие температуры и механические нагрузки.

• Конструкция и особенности:

  • Компактный дизайн: Оптимизирован для установки в электрические щиты и распределительные устройства.

  • Ручной привод: Чаще всего оснащен прямой рукояткой, которая может быть установлена непосредственно на валу выключателя, или внешней поворотной рукояткой, вынесенной на дверь щита для безопасного управления снаружи.

  • Возможность установки моторного привода (опционально): Для дистанционного или автоматического переключения, что удобно в составе АВР (автоматического ввода резерва).

  • Вспомогательные (дополнительные) контакты: Часто доступны для установки (например, 1НО+1НЗ, 2НО+2НЗ), предназначенные для сигнализации положения выключателя (включен, выключен, в промежуточном состоянии) в цепях управления или для блокировки.

  • Визуальный индикатор положения: Четкий индикатор, показывающий текущее состояние выключателя (I, 0, II).

  • Возможность блокировки: Предусмотрена возможность блокировки рукоятки или самого выключателя в положении "0" (выключено) при помощи навесного замка для предотвращения случайного или несанкционированного включения во время обслуживания.

  • Клеммные соединения: Массивные клеммы для надежного подключения силовых кабелей большого сечения (для 400А могут требоваться кабели сечением до 185-240 мм²).

  • Устойчивость к климатическим воздействиям: Работа в широком диапазоне температур (обычно от -25°C до +70°C).

• Соответствие стандартам: Полностью соответствует международным стандартам, таким как IEC 60947-3 (Аппаратура распределения и управления низковольтная. Часть 3: Выключатели, разъединители, переключатели и комбинации предохранитель-коммутационный аппарат).

Области применения:

Выключатель нагрузки перекидной HGLD 4Р 400А является ключевым компонентом в электрических системах, где требуется высокая надежность и безопасность переключения и изоляции:

• Системы АВР (Автоматического Ввода Резерва): Как основной коммутационный элемент для переключения между основной сетью и мощным резервным генератором в крупных промышленных предприятиях, дата-центрах, крупных коммерческих и административных зданиях, больницах, аэропортах и других критически важных объектах.

• Главные распределительные щиты (ГРЩ): В качестве главного вводного или секционного рубильника для коммутации больших блоков нагрузки или для переключения между разными секциями шин.

• Промышленность: Для коммутации и безопасной изоляции мощных производственных линий, высокомощных электродвигателей, насосных станций, компрессорных установок и другого технологического оборудования.

• Телекоммуникации и связь: В узлах связи и центрах обработки данных для обеспечения бесперебойного питания.

• Энергетические объекты: В подстанциях и трансформаторных пунктах для коммутации силовых цепей.

• Как разъединитель: Благодаря своей конструкции и способности обеспечивать видимый разрыв цепи, он широко используется для создания безопасной зоны при выполнении работ на оборудовании.

Этот выключатель нагрузки обеспечивает высокую безопасность эксплуатации, надежность и долговечность, что делает его незаменимым элементом в современных электрических сетях с высокими требованиями к энергоснабжению.
