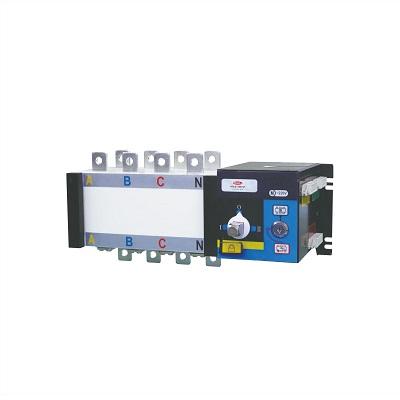

Выключатель нагрузки перекидной HGLD 4Р 630А

Выключатель нагрузки перекидной HGLD 4Р 630А — это мощный коммутационный аппарат, предназначенный для коммутации очень высоких токов и используемый для переключения между двумя независимыми источниками электропитания или для безопасной изоляции сильноточных нагрузок в трехфазных электрических системах с нейтралью. Он является одним из самых мощных в линейке HGLD и применяется на крупных промышленных, коммерческих и инфраструктурных объектах, где требуется высокая надежность и непрерывность электроснабжения.

Описание характеристик и функций:

• Тип устройства: Перекидной выключатель нагрузки (реверсивный рубильник, рубильник-переключатель). Серия HGLD включает как ручные, так и моторизованные версии. Для такого высокого номинального тока часто предусматривается возможность установки моторного привода для дистанционного управления или интеграции в системы автоматического ввода резерва (АВР).

• Номинальный ток (In): 630 А. Это максимальный непрерывный ток, который выключатель может безопасно пропускать через свои контакты без перегрева, деградации или повреждений в течение длительного времени.

• Количество полюсов: 4P (четырехполюсный). Устройство одновременно коммутирует все три фазы (L1, L2, L3) и нейтральный проводник (N). Это критически важно для трехфазных систем с нейтралью, особенно при переключении между различными источниками питания, чтобы обеспечить правильное функционирование и безопасность.

• Схема переключения: Чаще всего I-0-II.

  • Положение I: Подключение нагрузки к первому источнику питания (например, основная городская электрическая сеть).

  • Положение 0: Полное отключение нагрузки от обоих источников. Это "нулевое" положение обеспечивает видимый разрыв цепи и является ключевым элементом безопасности для выполнения работ по обслуживанию или ремонту оборудования.

  • Положение II: Подключение нагрузки ко второму источнику питания (например, мощный резервный дизель-генератор, другая фидерная линия или альтернативная подстанция).

  • Переключение через положение "0" предотвращает встречное включение двух источников, что могло бы привести к короткому замыканию и серьезным повреждениям оборудования.

• Номинальное рабочее напряжение (Ue):

  • Переменный ток (AC): Типичные значения составляют 400 В / 690 В. Для некоторых моделей и специфических применений может быть предусмотрена работа до 1000 В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 8 кВ. Это максимальное пиковое напряжение, которое изоляция устройства способна выдержать без пробоя.

• Условный номинальный ток короткого замыкания (Icw): Это максимальный ток короткого замыкания, который выключатель способен выдержать в течение короткого, стандартизированного времени (например, 1 секунда) без разрушения или повреждения, пока вышестоящее защитное устройство (автоматический выключатель или предохранитель) не отключит неисправность. Для 630А моделей эти значения могут быть очень высокими – от 35 кА до 65 кА и более.

• Механическая износостойкость: Очень высокая – обычно от 8 000 до 1 000 000 циклов переключений. Это гарантирует долгий срок службы даже при частых операциях переключения, что важно для критически важных систем.

• Электрическая износостойкость: Также измеряется в циклах, но при номинальной нагрузке. Обычно тысячи циклов, в зависимости от категории использования.

• Материалы:

  • Контактная группа: Изготавливается из высококачественных медных сплавов с толстыми серебряными напайками. Это обеспечивает минимальное контактное сопротивление, высокую электропроводность, минимизацию нагрева и отличную устойчивость к эрозии при коммутации высоких токов и дугообразовании.

  • Корпус и изоляционные части: Выполнены из прочных, огнестойких и самозатухающих диэлектрических материалов (например, армированный термопласт, BMC или SMC), которые обладают высокой термической и механической прочностью, а также стойкостью к электрическим пробоям.

• Конструкция и особенности:

  • Прочная и массивная конструкция: Отражает высокие токовые нагрузки, на которые рассчитан выключатель.

  • Ручной привод: Может быть оснащен прямой рукояткой для непосредственного управления на лицевой панели или внешней поворотной рукояткой, которая выносится на дверцу щита для обеспечения безопасного управления снаружи.

  • Моторный привод (опционально): Для дистанционного или полностью автоматического управления, что является стандартом для крупных систем АВР.

  • Вспомогательные (дополнительные) контакты: Часто доступны для установки (например, 1НО+1НЗ, 2НО+2НЗ, или больше) для сигнализации текущего положения выключателя (включен, выключен, в промежуточном положении) в цепях управления или для реализации логических блокировок.

  • Визуальный индикатор положения: Четкий и легко читаемый индикатор, показывающий текущее положение переключателя (I, 0, II).

  • Возможность блокировки: Предусмотрена возможность механической блокировки рукоятки или самого устройства в положении "0" (выключено) с помощью навесного замка для предотвращения несанкционированного или случайного включения во время работ по обслуживанию.

  • Клеммные соединения: Массивные и надежные клеммы, предназначенные для подключения силовых кабелей очень большого сечения (для 630А это могут быть кабели до 300 мм² и более).

  • Устойчивость к климатическим воздействиям: Предназначен для работы в широком диапазоне температур (обычно от -25°C до +70°C) и влажности.

• Соответствие стандартам: Полностью соответствует международным стандартам электротехнической безопасности и эксплуатации, таким как IEC 60947-3 (Аппаратура распределения и управления низковольтная. Часть 3: Выключатели, разъединители, переключатели и комбинации предохранитель-коммутационный аппарат).

Основные области применения:

Выключатель нагрузки перекидной HGLD 4Р 630А является незаменимым компонентом в системах с высокими требованиями к энергоснабжению, надежности и безопасности:

• Крупномасштабные системы АВР (Автоматического Ввода Резерва): Как основной силовой коммутатор для автоматического или ручного переключения между городской сетью и мощными резервными дизель-генераторами на таких объектах, как:

  • Крупные промышленные предприятия и заводы.

  • Гипермаркеты и крупные торговые центры.

  • Крупные медицинские учреждения и больницы.

  • Дата-центры и серверные фермы.

  • Аэропорты, вокзалы и другие транспортные узлы.

  • Крупные административные и офисные здания.

• Главные распределительные щиты (ГРЩ): Используется в качестве главного вводного выключателя или рубильника для секционирования шин в крупных ГРЩ, обеспечивая возможность отключения больших блоков нагрузки или переключения источников питания.

• Энергетические объекты: На электростанциях, подстанциях, в распределительных устройствах для коммутации силовых цепей.

• Крупные инфраструктурные проекты: В системах водоснабжения, канализации, освещения городов, где требуется переключение мощных насосов, компрессоров или осветительных систем.

• Безопасная изоляция: Благодаря своей конструкции, обеспечивающей видимый разрыв цепи, он широко используется для создания безопасной зоны при выполнении плановых или аварийных работ на мощном оборудовании, требующем полного обесточивания.

Этот выключатель нагрузки обеспечивает высокую эксплуатационную безопасность, исключительную надежность и долговечность, что делает его критически важным элементом для обеспечения стабильного и бесперебойного электроснабжения на самых ответственных объектах.
