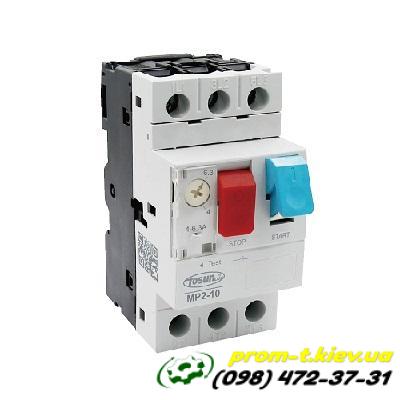

Автоматический выключатель защиты двигателя МР2-10 4А-6.3А

Автоматический выключатель защиты двигателя МР2-10 4А-6.3А — это устройство, предназначенное для комплексной защиты электродвигателей. Оно сочетает в себе функции автоматического выключателя и теплового реле, что позволяет обеспечить надежную работу двигателя и предотвратить его повреждение в аварийных ситуациях.



Основные функции и принцип работы:



• Защита от перегрузки (тепловая защита):

  • Принцип работы основан на использовании биметаллических пластин.

  • При длительном превышении тока сверх установленного значения, биметаллические пластины нагреваются и деформируются, приводя к размыканию контактов.

  • Диапазон регулировки тепловой защиты для данной модели составляет от 4 до 6.3 А, что позволяет точно настроить устройство под конкретный двигатель.

  • Время срабатывания зависит от степени перегрузки: чем выше ток, тем быстрее происходит отключение.

• Защита от короткого замыкания (электромагнитная защита):

  • Основана на использовании электромагнитного расцепителя (соленоида).

  • При резком скачке тока (характерном для короткого замыкания), магнитное поле соленоида мгновенно притягивает якорь, что приводит к быстрому размыканию контактов.

  • Срабатывание происходит практически мгновенно, что предотвращает повреждение двигателя и электрической цепи.

• Защита от обрыва фазы:

  • МР2-10 обеспечивает защиту от обрыва одной из фаз в трехфазной сети.

  • При обрыве фазы нагрузка на остальные фазы значительно возрастает, что приводит к перегреву двигателя.

  • Устройство регистрирует это неравномерное распределение тока и отключает двигатель, предотвращая его выход из строя.

• Функция ручного пуска/остановки:

  • Позволяет использовать устройство в качестве ручного выключателя для управления двигателем.

  • В отличие от обычных автоматических выключателей, которые предназначены только для защиты, выключатель защиты двигателя может выступать в роли пускового аппарата.



Технические характеристики (на основе общих данных для аналогичных устройств):



• Номинальный ток: 4–6.3 А (регулируемый диапазон).

• Номинальное напряжение: 690 В AC.

• Номинальная частота: 50/60 Гц.

• Мощность двигателя: Для данной модели это обычно соответствует мощности 1.1-2.2 кВт при напряжении 230/400 В AC.

• Номинальная отключающая способность: От 10 до 100 кА (зависит от конкретного производителя и серии).

• Механическая и электрическая износостойкость: Не менее 100 000 циклов.

• Монтаж: Установка на DIN-рейку.

• Температура окружающей среды: От -25 °C до +55 °C.



Преимущества использования МР2-10:



• Компактность: Объединяет функции двух отдельных устройств (автоматического выключателя и теплового реле) в одном корпусе, экономя место в шкафу управления.

• Простота установки: Легко монтируется на DIN-рейку и подключается к электрической цепи.

• Гибкость настройки: Регулируемый диапазон тепловой защиты позволяет точно настроить устройство под характеристики конкретного электродвигателя.

• Надежность: Обеспечивает комплексную защиту двигателя от наиболее распространенных аварийных режимов.

• Интеграция: Может использоваться как самостоятельное устройство или в комбинации с контактором для создания пускового устройства.
