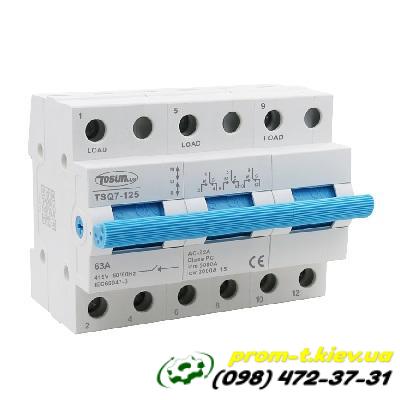

Переключатель нагрузки TSQ7-125 3P 63А

Описание и назначение:

• Модель: TSQ7-125. Эта серия устройств имеет различные номинальные токи.

• 3P: Указывает на количество полюсов — 3 полюса. Это означает, что переключатель предназначен для работы в трехфазных электрических сетях, коммутируя одновременно три фазы.

• 63А: Номинальный ток. Это максимальный ток, который переключатель может длительно коммутировать без перегрева и повреждения.

• Тип устройства: Переключатель нагрузки (или рубильник). В отличие от автоматического выключателя, он не имеет встроенной защиты от перегрузки или короткого замыкания. Он предназначен исключительно для коммутации электрической цепи.

• Конструкция: Модульный. Это означает, что он предназначен для установки на DIN-рейку в стандартных распределительных щитках.

• Схема переключения: Как правило, в данной серии используется схема 1-0-2 (или I-0-II).

  • Положение "1" (или "I"): Подключает нагрузку к первому источнику питания (например, к основной сети).

  • Положение "0": Отключает нагрузку от обоих источников, размыкая цепь.

  • Положение "2" (или "II"): Подключает нагрузку ко второму источнику питания (например, к генератору).

• Применение: Основное назначение такого переключателя — обеспечение резервного питания. Его используют для безопасного и удобного переключения между основной сетью и резервным источником (генератором, инвертором, ИБП) в случае отключения электроэнергии. Он исключает возможность одновременного подключения двух источников, что является критически важным для безопасности и предотвращения аварий.

• Отличительные особенности:

  • Прочный корпус из негорючего пластика.

  • Модульное исполнение для удобного монтажа.

  • Визуальная индикация положения контактов (1-0-2).

  • Соответствие стандартам безопасности (например, IEC60947-3).

Важные моменты при использовании:

• Отсутствие защиты: Важно помнить, что переключатель TSQ7-125 не защищает от перегрузок и коротких замыканий. Вводные кабели и линии нагрузки обязательно должны быть защищены соответствующими автоматическими выключателями или предохранителями, установленными перед переключателем.

• Правильная установка: Монтаж должен производиться квалифицированным специалистом в соответствии с правилами электробезопасности и схемой подключения.

• Номинальный ток: Переключатель следует выбирать с запасом по току. Номинальный ток переключателя (63А) должен быть больше или равен максимальному току, потребляемому нагрузкой.

Резюме:

Переключатель нагрузки TSQ7-125 3P 63А — это надежный и удобный рубильник для коммутации трехфазной нагрузки с током до 63А между двумя источниками питания. Он является неотъемлемым элементом в системах резервного электроснабжения, обеспечивая безопасность и гибкость управления питанием.
