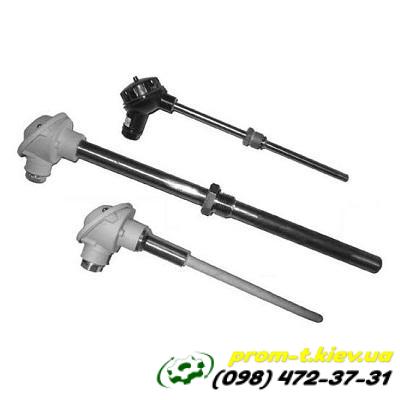

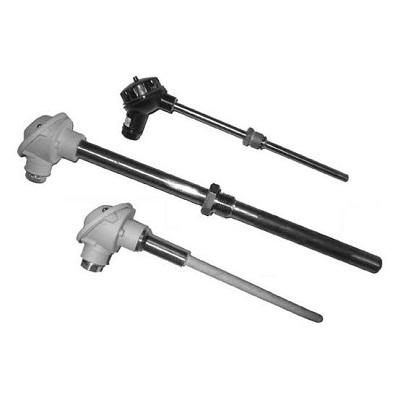

Термопара ТХА-0188, ТХК-0188

Термопары ТХА-0188 и ТХК-0188 являются термоэлектрическими преобразователями, предназначенными для измерения температуры в различных областях промышленности. Они имеют схожую конструкцию, но отличаются материалом термоэлектродных проволок и, соответственно, диапазоном измеряемых температур.



Общее описание



• Назначение: Измерение температуры в атмосфере чистого воздуха, а также в газообразных химически неагрессивных средах с влажностью не более 80%.

• Конструкция: Представляют собой чувствительный элемент (термопару), состоящий из двух разнородных металлических проволок, соединенных на одном конце (рабочий спай). Этот спай помещается в измеряемую среду, а свободные концы (холодный спай) подключаются к измерительному прибору.

• Применение: Используются в различных отраслях, где требуется контроль температуры, например, в теплоэнергетике, машиностроении, металлургии и т.д.



Термопара ТХА-0188



• Тип: Термопара хромель-алюмелевая (НСХ типа K).

• Материал термоэлектродов: Хромель и алюмель.

• Рабочий диапазон измеряемых температур: от -40°C до +1000°C.

• Отличительная особенность: Широкий диапазон измерения температуры делает ее универсальной для множества задач.



Термопара ТХК-0188



• Тип: Термопара хромель-копелевая (НСХ типа L или J). В зависимости от исполнения, может использоваться тип L (хромель-копель) или J (железо-константан). Однако, в контексте маркировки ТХК, чаще подразумевается хромель-копелевый тип.

• Материал термоэлектродов: Хромель и копель.

• Рабочий диапазон измеряемых температур: Как правило, от -40°C до +600°C.

• Отличительная особенность: Более низкий диапазон рабочих температур по сравнению с ТХА, но часто обладает лучшей линейностью в своем рабочем диапазоне.



Технические характеристики (могут варьироваться в зависимости от конкретной модификации)



• Условное обозначение НСХ:

  • ТХА-0188: K

  • ТХК-0188: L (или J)

• Класс допуска: 1 или 2 (согласно ГОСТ 3044).

• Длина монтажной части: Варьируется в зависимости от исполнения, может быть от нескольких сотен миллиметров до нескольких метров.

• Показатель тепловой инерции: Не более 20 с.

• Диаметр термоэлектродной проволоки: Варьируется в зависимости от исполнения.
