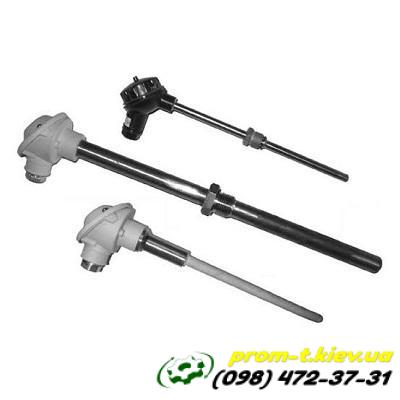

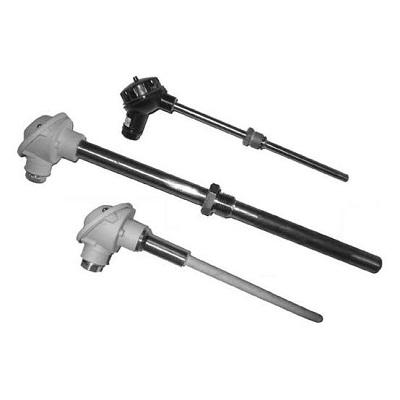

Термопара ТХА-0806, ТХК-0806

• ТХА – термопара хромель-алюмель (тип K)

• ТХК – термопара хромель-копель (тип L)

• 0806 – обозначение конструктивного исполнения.

Полное описание и характеристики этих термопар могут варьироваться в зависимости от конкретного производителя и года выпуска, но можно выделить общие черты:

Термопара ТХА-0806 (хромель-алюмель)

• Номинальная статическая характеристика (НСХ): Тип К (хромель-алюмель) по ГОСТ 3044.

• Диапазон измеряемых температур: Обычно от 0 до +1000°С. В зависимости от материала защитной арматуры, максимальная температура может быть ниже (например, до +800°С).

• Материал защитной арматуры:

  • Сталь 15Х25Т - для температур до +1000°С.

  • Сталь 12Х18Н10Т или 08Х18Н10Т - для температур до +800°С.

• Применение: Измерение температуры в газообразных и жидких химически неагрессивных и агрессивных средах, не разрушающих защитную арматуру. Часто используются в муфельных печах.

• Класс допуска: Обычно 2.

• Показатель тепловой инерции: Зависит от конструкции, может быть около 180 секунд.

Термопара ТХК-0806 (хромель-копель)

• Номинальная статическая характеристика (НСХ): Тип L (хромель-копель) по ГОСТ 3044.

• Диапазон измеряемых температур: Обычно до +600°С, иногда до +800°С.

• Материал защитной арматуры: Чаще всего используется сталь 12Х18Н10Т.

• Применение: Аналогично ТХА, но для более низких температур. Также предназначены для измерения температуры в газообразных и жидких средах.

• Класс допуска: Обычно 2.

Общие характеристики серии 0806

• Конструкция: Термопары в защитной арматуре. Могут иметь различную монтажную длину и диаметр.

• Условное давление измеряемой среды (Ру): Может быть 0,25 МПа или 4,0 МПа.

• Головка: Может быть водозащищенного исполнения, изготовлена из алюминиевого сплава.

• Комплектация: Могут комплектоваться передвижным штуцером для удобства монтажа.
