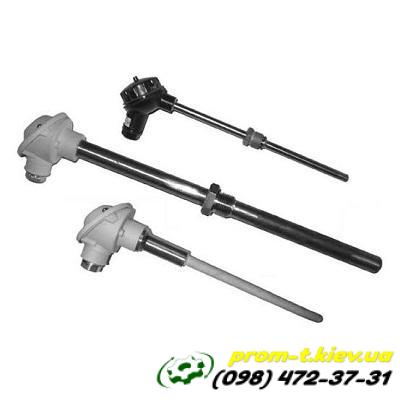

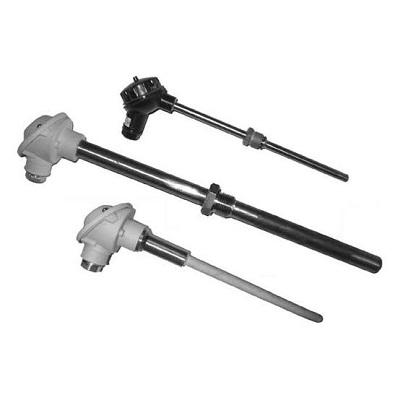

Термопара ТХА-1590, ТХК-1590

Термопары ТХА-1590 и ТХК-1590 - это термоэлектрические преобразователи, предназначенные для измерения температуры в особых условиях, в частности, на атомных электростанциях (АЭС). Их основное назначение - непрерывное измерение температуры различных сред и конструкций в помещениях с повышенными требованиями к безопасности.

Основные характеристики:

• Назначение: Измерение температуры:

  • Теплоносителя (вода с добавками, такими как борная кислота и тиосульфат натрия) при высоком давлении.

  • Бетонной защиты и металлоконструкций реактора.

  • Воздуха, газообразных неагрессивных сред и корпуса турбины.

• Диапазон измеряемых температур: От -50 до 400 °С.

• Условия эксплуатации:

  • Предназначены для работы в помещениях внутри герметичной зоны по ГОСТ 29075:2009.

  • Разработаны для работы в системах аварийного и послеаварийного мониторинга состояния реакторов.

  • Сохраняют работоспособность в аварийных условиях LOCA (максимальной течи) и ВА (тяжелой аварии) при воздействии высоких температур, давления и радиации.

• Типы термопар:

  • ТХА-1590: Хромель-алюмель (НСХ K).

  • ТХК-1590: Хромель-копель (НСХ L).

• Конструкция:

  • Могут использоваться как в "сухих", так и в "мокрых" каналах реактора (ТХА/ТХК-1590).

  • Длина погружаемой части может варьироваться (например, от 120 до 20000 мм).

  • Материал арматуры: 08Х18Н10Т или 12Х18Н10Т (нержавеющая сталь).

• Класс безопасности: 2Н.

Ключевое отличие ТХА-1590 от ТХК-1590:

Основное отличие заключается в типе термоэлектрического преобразователя:

• ТХА-1590 - это термопара типа К (хромель-алюмель), которая имеет свою номинальную статическую характеристику (НСХ).

• ТХК-1590 - это термопара типа L (хромель-копель), которая имеет другую НСХ.
