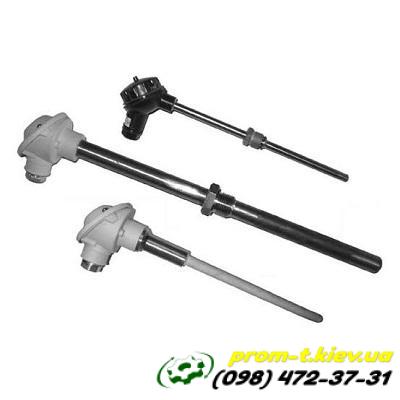

Термопара ТХА-1690, ТХК-1690

Наличие: Есть в наличии

Цену уточняйте

Описание

Термопары ТХА-1690 и ТХК-1690 - это термоэлектрические преобразователи, предназначенные для непрерывного измерения температуры в различных промышленных условиях, включая эксплуатацию в реакторах.

Общее описание

Назначение: Измерение температуры теплоносителя, бетонной защиты и металлоконструкций реакторов, а также воздуха и газообразных неагрессивных сред.
Принцип работы: Основан на термоэлектрическом эффекте (эффект Зеебека), при котором в цепи, состоящей из двух разнородных металлов (термопары), возникает термоэлектродвижущая сила (термо-ЭДС), величина которой зависит от разности температур между рабочим и свободными концами.
Конструкция: Изготовлены из термопарного кабеля с минеральной изоляцией. Термоэлектроды образуют термоэлектрическую пару, помещенную в герметичную оболочку из коррозионностойкой стали.
Особенности:
- Устойчивость к горению, не распространяют горение.
- Сейсмоустойчивость до IX баллов по шкале MSK-64.
- Предназначены для работы в системах аварийного и послеаварийного мониторинга состояния реакторов.
- Могут эксплуатироваться в условиях высокой температуры и давления (режимы LOCA и ВА).
- Могут поставляться с встроенным в головку платиновым термометрическим элементом для компенсации температуры свободных концов термопары.

Технические характеристики

Характеристика	ТХА-1690 (хромель-алюмель)	ТХК-1690 (хромель-копель)
Рабочий диапазон измеряемых температур	от -50 до +400 °C	от -50 до +400 °C
Номинальная статическая характеристика преобразования (НСХ)	К (ГОСТ 3044)	L (ГОСТ 3044)
Класс допуска	2 (ГОСТ 6616)	2 (ГОСТ 6616)
Количество рабочих спаев	1 или 2 (в зависимости от исполнения)	1 или 2 (в зависимости от исполнения)
Степень защиты от пыли и воды	IP00 (стандартное исполнение), возможно исполнение с водозащищенной головкой	IP00 (стандартное исполнение), возможно исполнение с водозащищенной головкой
Ресурс	80 000 часов	80 000 часов

Различия между ТХА-1690 и ТХК-1690

Основное различие между этими термопарами заключается в используемом материале термоэлектродов и, соответственно, в номинальной статической характеристике преобразования (НСХ):

ТХА-1690 (термопара хромель-алюмель): Использует термопару типа К, состоящую из сплавов хромеля и алюмеля.
ТХК-1690 (термопара хромель-копель): Использует термопару типа L, состоящую из сплавов хромеля и копеля.

Эти различия влияют на зависимость термо-ЭДС от температуры, что необходимо учитывать при выборе соответствующего измерительного прибора.
