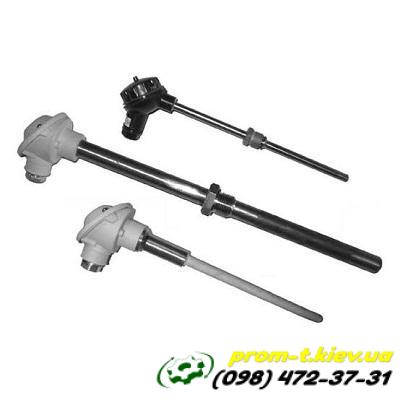

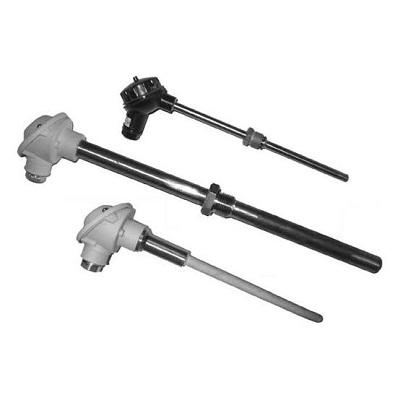

Термопара ТХА-2388, ТХК-2388

Принцип работы

Принцип действия этих термопар основан на термоэлектрическом эффекте (эффекте Зеебека). Когда два проводника из разных материалов соединяют в двух точках и поддерживают эти точки при разной температуре, между ними возникает термоэлектродвижущая сила (термо-ЭДС). Величина этой ЭДС зависит от разности температур. Чем больше разница температур между измерительным спаем (погруженным в измеряемую среду) и свободными концами, тем выше напряжение на выводах термопреобразователя.

Основные характеристики

Термопара ТХА-2388 (Тип К):

• Материал термоэлектродов: Хромель-Алюмель.

• Диапазон измеряемых температур:

  • С защитной арматурой из стали 15Х25Т: от -40 °C до +1000 °C.

  • С защитной арматурой из стали 12Х18Н10Т: от -40 °C до +800 °C.

• Номинальная статическая характеристика преобразования (НСХ): К (согласно ГОСТ 3044).

• Класс допуска: 1 или 2 (согласно ГОСТ 6616).

Термопара ТХК-2388 (Тип L):

• Материал термоэлектродов: Хромель-Копель.

• Диапазон измеряемых температур:

  • С защитной арматурой из стали 12Х18Н10Т, 08Х13: от -40 °C до +600 °C.

• НСХ: L (согласно ГОСТ 3044).

• Класс допуска: 2 (согласно ГОСТ 6616).

Общие характеристики для обеих моделей:

• Назначение: Измерение температуры жидких и газообразных химически неагрессивных сред.

• Показатель тепловой инерции: не более 180 секунд.

• Условное давление измеряемой среды (Pу): до 4,0 МПа (зависит от исполнения).

• Материал головки: алюминиевый сплав.

• Степень защиты от пыли и влаги: IP55.

• Конструкция: Погружные, неремонтируемые.

Область применения

Термопары ТХА-2388 и ТХК-2388 широко используются на производственных предприятиях для постоянного контроля температуры. Их применяют в составе комплексов приборов управления и контроля в различных установках:

• печи термообработки

• реакторы

• установки каталитического синтеза

• автоклавы

• глубинные шахты
