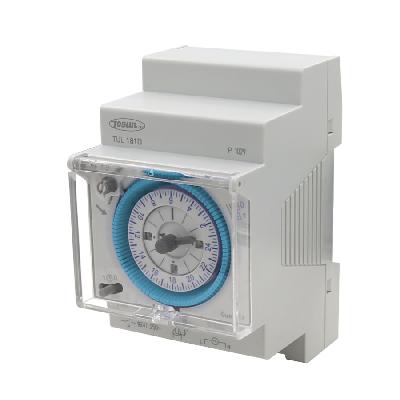

Таймер суточный электромеханический TUL181D 16А 230В

Основное назначение

Устройство позволяет программировать включение и выключение нагрузки (освещение, обогреватели, насосы, вентиляция, рекламные щиты, бытовая техника и др.) в заданное время в течение 24 часов. Программа повторяется ежедневно. Подходит для бытового и промышленного применения в сетях 230 В переменного тока.

Ключевые преимущества

• Простая и интуитивная механическая настройка без электроники и батарей памяти
• Высокая коммутационная способность — до 16 А
• Надежность и долговечность классического электромеханического исполнения
• Монтаж на DIN-рейку (ширина ≈ 54 мм, 3 модуля)
• Режимы работы: автоматический / ручной (ON / AUTO / OFF)
• Экономия электроэнергии и повышение комфорта за счет автоматизации

Технические характеристики

• Модель: TUL181d (TUL181D)
• Номинальное напряжение питания: AC 230 В (±10%)
• Номинальный ток нагрузки: 16 А (cos φ = 1)
• Тип контакта: 1NO + 1NC (переключающий, 1 полюс + нейтраль)
• Программа: суточная (24 часа)
• Минимальный интервал включения/выключения: 15 минут
• Количество сегментов на циферблате: 96 (по 15 минут каждый)
• Полный диапазон настройки: 24 часа
• Сопротивление контактов: ≤ 50 мОм
• Сопротивление изоляции: ≥ 100 МОм
• Напряжение катушки (управления): 100 В AC / 230 В AC
• Механическая износостойкость: ≥ 10⁷ циклов
• Электрическая износостойкость: ≥ 10⁵ циклов
• Рабочая температура: от –40 °C до +55 °C (в некоторых источниках до +60 °C)
• Степень защиты: IP20 (только для установки внутри помещений)
• Габаритные размеры: ширина ≈ 54 мм (3 модуля DIN), высота и глубина стандартные для модульных устройств
• Тип монтажа: на DIN-рейку 35 мм
• Страна производства: Китай (TosunLux)

Комплектация и особенности конструкции

• Циферблат с 24-часовой шкалой и красными/синими сегментами для установки интервалов
• Переключатель режимов: ON (включено постоянно) / AUTO (по программе) / OFF (выключено постоянно)
• Кнопка быстрой фиксации сегментов
• Винтовые или пружинные клеммы для подключения проводов сечением до 2,5–4 мм² (в зависимости от ревизии)
• Запас хода при отключении питания отсутствует (механический привод от сети, без аккумулятора)

Схема подключения (стандартная)

• Клемма L (фаза) → вход питания таймера
• Клемма N → нейтраль
• Выходные клеммы (переключающий контакт): 1 — общий контакт 2 — нормально замкнутый (NC) 3 — нормально разомкнутый (NO)

Обычно подключают нагрузку через NO-контакт для включения по программе.

Область применения

• Уличное и внутреннее освещение
• Системы обогрева и теплые полы
• Полив и насосы в теплицах / на даче
• Аквариумное оборудование, вентиляция
• Рекламные конструкции, вывески
• Бойлеры, водонагреватели, компрессоры

TUL181D — это проверенный аналог популярных моделей типа SUL181d, TM181, ТЭМ-181, EH-110 и др. Отличный выбор для тех, кто ищет простое, недорогое и долговечное решение без лишней электроники.
