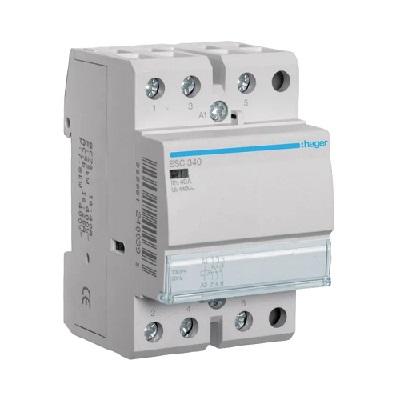

Контактор ESC340 40А 3НО 230В Hager

Контактор ESC340 40А 3НО 230В Hager — модульный контактор (силовое реле) для установки на DIN-рейку в распределительных щитах.

Предназначен для дистанционного управления и коммутации мощных нагрузок в системах освещения, отопления, вентиляции, насосов, кондиционирования, бытовой автоматики и других цепях переменного тока.

Основные характеристики

• Производитель: Hager (Германия / Франция)
• Артикул: ESC340
• Количество полюсов / контактов: 3 полюса, 3 нормально-открытых контакта (3НО / 3NO), без нормально-замкнутых контактов
• Номинальный ток (категория AC-7a / AC1): 40 А
• Номинальный ток в категории AC-3 (моторная нагрузка): ≈ 25 А (зависит от напряжения и условий)
• Номинальное напряжение коммутируемых контактов (Ue): 400 В ~ (до 440 В изоляция)
• Напряжение управления катушки (Uc): 230 В ~ 50 Гц (допускается 50/60 Гц)
• Категория применения: преимущественно AC-7a (бытовые нагрузки), AC-1, подходит для AC-7b в ограниченных режимах
• Количество модулей на DIN-рейке: 3 модуля (ширина 54 мм)
• Габаритные размеры: высота 85 мм × ширина 54 мм × глубина 60 мм

Электрические параметры

• Номинальное напряжение изоляции (Ui): 440 В
• Номинальное импульсное напряжение (Uimp): 4 кВ
• Минимальное сечение подключаемого проводника:
  • Жёсткий: 1,5–25 мм²
  • Гибкий: 1,5–16 мм²
• Тип зажимов: винтовые, под крестовую отвёртку PZ2
• Частота: 50/60 Гц

Механические и эксплуатационные характеристики

• Механическая износостойкость: > 1 000 000 циклов (обычно 3–5 млн)
• Электрическая износостойкость: ≈ 30 000–100 000 циклов (зависит от нагрузки)
• Рабочая температура окружающей среды: от -10 °C до +50 °C (некоторые источники указывают -40 °C … +50 °C)
• Температура хранения: от -40 °C до +80 °C
• Степень защиты: IP20 (в щите), IP40 при наличии крышки
• Монтаж: на DIN-рейку 35 мм (TH35)
• Дополнительно: возможность установки вспомогательных контактов (блок-контактов) Hager серии ES (ESC) сбоку

Область применения

Идеально подходит для:

• управления группами освещения (в т.ч. люминесцентные, светодиодные нагрузки до тысяч ВА)
• включения ТЭНов, бойлеров, тёплых полов
• коммутации вентиляторов, вытяжек, кондиционеров
• насосов, компрессоров небольшой мощности
• систем «умный дом» и автоматизации зданий

Преимущества серии ESC Hager

• Компактный размер (всего 3 модуля на 40 А)
• Тихая работа катушки (низкий гул)
• Надёжная коммутация мощных нагрузок
• Соответствие международным стандартам (IEC/EN 61095 и др.)
• Высокое качество сборки и материалов

Примечание: для точного подбора под конкретную нагрузку (особенно индуктивную или с высокой пусковой мощностью) рекомендуется сверяться с официальной таблицей коммутационной способности из каталога Hager или datasheet производителя.

Продукт широко представлен на рынке и имеет артикул ESC340 в линейке модульных контакторов Hager серии ESC.
