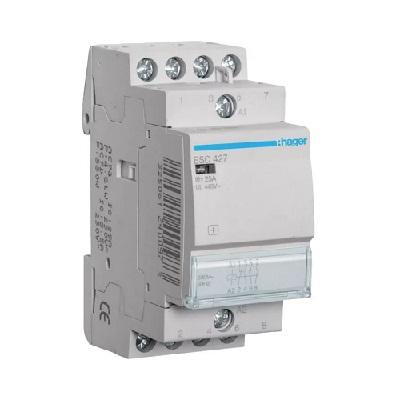

Контактор ESC427 25А 2НО+2НЗ 230В Hager

Контактор ESC427 25А 2НО+2НЗ 230В Hager — модульный 4-полюсный контактор на 25 А с конфигурацией контактов 2НО + 2НЗ и катушкой управления 230 В переменного тока. Предназначен для дистанционного управления силовыми цепями в жилых, коммерческих и промышленных объектах.

Основное назначение

• Управление освещением (в т.ч. люминесцентным, с компенсацией)
• Коммутация цепей отопления, теплых полов
• Управление вентиляцией, насосами
• Системы автоматизации зданий и «умного дома»
• Переключение резервного питания и другие задачи коммутации нагрузок до 25 А (AC-7a / AC-7b)

Технические характеристики

• Номинальный ток (Ith, AC-1 / AC-7a): 25 А (при 40 °C)
• Конфигурация контактов: 2 нормально открытых (НО / NO) + 2 нормально закрытых (НЗ / NC)
• Количество полюсов: 4
• Напряжение катушки управления (Uc): 230 В AC (50/60 Гц)
• Потребляемая мощность катушки:
  • Включение (Inrush): 21 ВА
  • Удержание: ≈ 3,4–4,5 Вт (потери при In ≈ 4,5 Вт)
• Номинальное рабочее напряжение (Ue): 230 В
• Номинальное напряжение изоляции (Ui): 250 В (некоторые источники указывают до 440 В)
• Импульсное выдерживаемое напряжение (Uimp): 4000 В
• Механическая износостойкость: 100 000 циклов
• Электрическая износостойкость: 30 000 циклов (при номинальной нагрузке)
• Время срабатывания:
  • Включение: ≈ 25 мс
  • Отключение: ≈ 15 мс
• Габаритные размеры: 83 × 35,75 × 60 мм (высота × ширина × глубина)
• Ширина по DIN-рейке: 2 модуля (35,75 мм)
• Сечение подключаемых проводников:
  • Жесткий: 1–10 мм²
  • Гибкий: 1–6 мм²
• Момент затяжки винтов: 1,2 Н·м
• Степень защиты: IP20 (клеммы и корпус)
• Диапазон рабочих температур: от -10 °C до +50 °C
• Температура хранения и транспортировки: от -40 °C до +80 °C
• Категория применения: AC-7a (комфортная нагрузка), AC-7b (моторные нагрузки)
• Монтаж: на DIN-рейку 35 мм
• Дополнительно: индикаторное окно положения контактов, без ручного переключателя (без рукоятки ручного управления)

Преимущества серии ESC

• Компактный размер (всего 2 модуля)
• Тихая работа катушки
• Высокая надёжность и долгий срок службы
• Соответствие стандартам EN 61095 (VDE 0660 часть 102)
• RoHS-совместимый

Пример допустимых нагрузок (ориентировочно)

• Освещение накаливания / галоген: до 25 А
• Люминесцентные лампы: ≈ 950–1990 ВА (в зависимости от схемы компенсации)
• Нагревательные элементы: до 5–6 кВт при 230 В

Артикул: ESC427 EAN: 3250612400973 Производитель: Hager (Франция / Германия)

Идеально подходит для щитов учета, распределительных щитов квартир, домов, офисов и небольших коммерческих объектов, где требуется надёжная коммутация смешанных нагрузок с разным поведением контактов (вкл/выкл одновременно).
