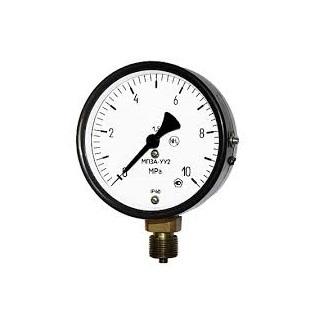

Манометр аммиачный МП3А

Манометр аммиачный МП3А (МП3А-У, МП3А-Уф и модификации) — это специализированный показывающий манометр, предназначенный для измерения избыточного давления агрессивных сред, в первую очередь жидкого, газообразного аммиака (NH₃) и его водных растворов.

Назначение и область применения

Приборы серии МП3А разработаны специально для работы с аммиаком и аммиачными средами в холодильных установках, системах аммиачного охлаждения, на химических производствах, предприятиях пищевой промышленности (холодильные камеры, ледогенераторы), а также в других отраслях, где используется аммиак как хладагент или реагент.

Манометры устойчивы к коррозионному воздействию аммиака благодаря применению специальных материалов смачиваемых частей.

Основные технические характеристики

• Тип прибора — показывающий манометр (трубка Бурдона)
• Номинальный диаметр корпуса — 100 мм
• Класс точности — 1,5 (по специальному заказу возможно 1,0 на отдельные диапазоны)
• Диапазоны измерения избыточного давления (самые распространённые): 0…100 кПа 0…160 кПа 0…250 кПа 0…400 кПа 0…600 кПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа (возможны и более высокие пределы до 100–160 МПа в зависимости от производителя)
• Присоединение — радиальное (РШ — резьба снизу), штуцер М20×1,5 (наиболее распространённый вариант)
• Материал штуцера и трубчатой пружины — нержавеющая сталь (обычно 12Х18Н10Т или аналог)
• Материал корпуса — сталь, окрашенная в чёрный цвет (до 10 МПа) или ударопрочный пластик (на высоких давлениях от 16 МПа и выше)
• Стекло — техническое плоское или органическое (в зависимости от исполнения)
• Степень защиты от пыли и влаги — IP40 (стандарт), в некоторых модификациях IP54
• Температура измеряемой среды — от −50 °C до +150 °C
• Температура окружающего воздуха — от −60 °C до +60 °C
• Климатическое исполнение — У (умеренный климат), УХЛ, Т по ГОСТ 15150
• Масса — не более 0,5–0,7 кг
• Средний срок службы — не менее 10 лет

Особенности конструкции

• Аммиачное исполнение — все смачиваемые части выполнены из материалов, стойких к аммиаку (нержавеющая сталь без медьсодержащих сплавов)
• Жёлто-красная маркировка — циферблат традиционно имеет жёлтый фон шкалы и красную надпись «АММИАК» или специальную предупреждающую маркировку
• Виброустойчивость — группа L3 по ГОСТ 12997 (в большинстве исполнений)

Варианты исполнения

• МП3А-У / МП3А-Уф — базовый манометр избыточного давления
• ВП3А-У / ВП3А-Уф — вакуумметр аммиачный
• МВП3А-У / МВП3А-Уф — мановакуумметр аммиачный (измеряет и разрежение, и избыточное давление)

Манометр МП3А — проверенное и надёжное решение для работы с аммиаком, широко применяемое в промышленности уже несколько десятилетий.
