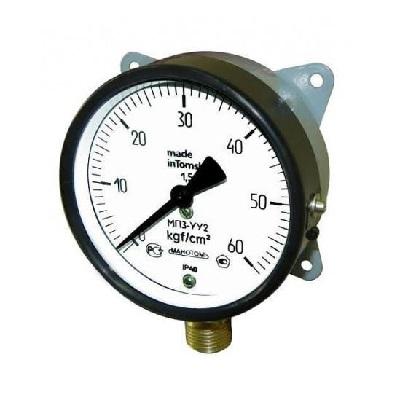

Манометр МП3-УУ2

Назначение

Манометр МП3-УУ2 предназначен для измерения избыточного давления неагрессивных, некристаллизующихся сред, не оказывающих вредного воздействия на медные сплавы. Прибор измеряет давление жидкостей, пара, газов, в том числе:

• кислорода (O₂),
• ацетилена (C₂H₂),
• хладонов / фреонов (R12, R22, R134a, R404A и др.),
• воздуха, пропан-бутановой смеси, сухого газа и других неагрессивных сред.

Не применяется для агрессивных сред, кристаллизующихся веществ, высоко вязких жидкостей и сред, разрушающих медь и её сплавы.

Основные технические характеристики

• Диаметр корпуса / циферблата — 100 мм
• Класс точности — 1,5 (стандартный) / 1,0 (по специальному заказу)
• Диапазоны измерения (избыточное давление) — от 0 до: 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 кгс/см² (МПа) до 1000–1600 кгс/см² — только для жидкостей (по отдельным исполнениям) Для ацетилена — до 60 кгс/см²
• Единицы шкалы — кгс/см² (основная), бар, МПа, psi (по заказу возможны комбинированные шкалы)
• Расположение штуцера — радиальное (снизу) — базовое исполнение Осевое (сзади) — по заказу
• Присоединительная резьба штуцера — М20×1,5 (самая распространённая) G½, G¼, K½ (коническая), другие резьбы — по заказу
• Степень защиты от пыли и влаги — IP40 (базовая) IP42 / IP53 / IP54 — по специальному заказу
• Климатическое исполнение — У2 (стандарт) Т2, УХЛ1 и другие — по заказу
• Температура окружающей среды — от −60 °C до +60 °C (в зависимости от климата)
• Температура измеряемой среды — до +150…+200 °C (зависит от исполнения)
• Корпус — сталь, алюминиевый сплав или нержавейка (в зависимости от модификации)
• Механизм — трубка Бурдона (медный сплав)
• Масса — ≈ 0,65–0,8 кг
• Межповерочный интервал — 2 года
• Соответствие стандартам — ГОСТ 2405-88 (или актуальная редакция)

Варианты исполнения

• Кислородное — обезжиренное исполнение (для O₂)
• Ацетиленовое — специальное исполнение для C₂H₂
• С задним фланцем (МП3-УУ2-Ф) — для щитового монтажа
• Виброзащищённое (L3 и др.)
• С поверкой / свидетельством о поверке
• IP54 / IP65 — повышенная защита
• С демпфером (для пульсирующего давления)

Преимущества

• Широкий выбор диапазонов
• Высокая надёжность и ремонтопригодность
• Доступная цена
• Большой срок службы
• Полная совместимость с большинством российских и импортных аналогов (ОБМ-100, ТМ-510, ДМ100-63-1,5, Wika 111.10 и др.)
• Гарантия завода — обычно 12–36 месяцев

МП3-УУ2 — один из самых популярных технических манометров для общетехнического применения в котельных, тепловых пунктах, водоснабжении, компрессорных станциях, гидравлике, пневматике, газовом хозяйстве и т.д.
