Манометр МП4А-Кс

Наличие: В наличии

Цену уточняйте

Описание

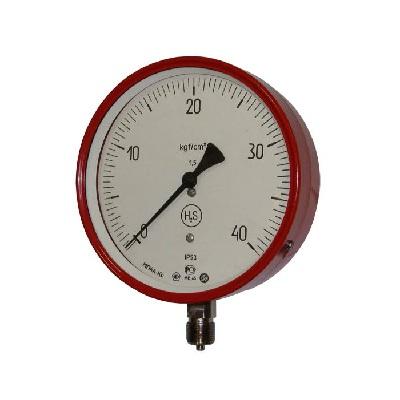

Манометр МП4А-Кс — коррозионностойкий показывающий манометр с безопасным исполнением корпуса, предназначенный для измерения избыточного давления агрессивных, в том числе коррозионных сред.

Назначение и область применения

Манометры МП4А-Кс (а также модификации ВП4А-Кс — вакуумметры и МВП4А-Кс — мановакуумметры) предназначены для измерения избыточного, вакуумметрического и мановакуумметрического давления газообразных и жидких сред, не обладающих высокой вязкостью и не кристаллизующихся, в том числе:

углеводородного газа
водогазонефтяной эмульсии
сред с содержанием сероводорода (H₂S) до 10% масс.
других агрессивных сред

Широко применяются в нефтегазовой отрасли, химической промышленности, на объектах с повышенными требованиями к коррозионной стойкости и безопасности.

Основные технические характеристики

Диаметр корпуса: 160 мм
Класс точности: 1,5 (по заказу — 1,0)
Степень защиты: IP53 / IP54 (алюминиевый сплав) или IP65 (нержавеющая сталь)
Климатическое исполнение: УХЛ1
Температура окружающей среды: от -70 °C до +60 °C (в некоторых исполнениях от -50 °C)
Температура измеряемой среды: до +150…+200 °C (в зависимости от исполнения и среды)
Материал корпуса: нержавеющая сталь (чаще всего) или алюминиевый сплав с защитным покрытием
Материал штуцера (чувствительного элемента): нержавеющая сталь
Чувствительный элемент: трубка Бурдона
Материал механизма: нержавеющая сталь / алюминиевый сплав
Стекло: безопасное силикатное (триплекс или закалённое)
Присоединение: радиальное (РШ), штуцер снизу
Резьба штуцера: М20×1,5; G½; K½ (возможны другие по заказу)
Масса: не более 1,6–2,0 кг (в зависимости от исполнения)
Средний срок службы: не менее 8–10 лет
Межповерочный интервал: 2 года

Диапазоны измерения (наиболее распространённые)

Тип давления	Диапазон показаний	Единицы измерения
Избыточное	0…0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 МПа (кгс/см²)	МПа, кгс/см², бар
Вакуумметрическое	-0,1…0 МПа (-1…0 кгс/см²)	МПа, кгс/см²
Мановакуумметрическое	-0,1…0,6 / 0,9 / 1,5 / 2,4 МПа и др.	МПа, кгс/см²

Дополнительно возможна шкала в других единицах (бар, psi, кПа и т.д.) по согласованию.

Особенности и исполнения

Коррозионностойкое исполнение — все контактирующие с измеряемой средой детали из нержавеющей стали
Безопасный корпус — взрывозащищённое / взрывобезопасное исполнение с разрывной мембраной (защита от взрыва при перегрузке)
Защита от перегрузки — во многих модификациях (допустимая перегрузка до 125–300% верхнего предела измерения)
Возможность исполнения с фланцем на корпусе для удобного монтажа
Устойчивость к вибрациям и гидроударам (в пределах ГОСТ 2405-88)
