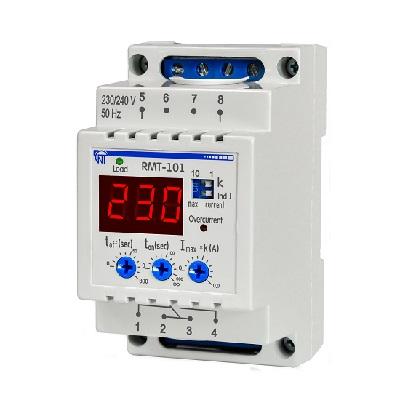

Реле максимального тока РМТ-101

Назначение

Реле РМТ-101 осуществляет:

• Постоянное измерение и отображение действующего значения тока нагрузки в диапазоне 0–100 А
• Отключение нагрузки при превышении заданного пользователем максимального тока (функция максимальной токовой защиты — МТЗ с независимой выдержкой времени)
• Автоматическое повторное включение (АПВ) через заданное время или блокировку повторного включения
• Работу в режимах цифрового амперметра, ограничителя тока, устройства приоритетного отключения нагрузок

Измерение тока происходит без разрыва цепи благодаря встроенному трансформатору тока (отверстие Ø ≈ 13–15 мм для шины/провода).

Основные технические характеристики

• Номинальное напряжение питания: ~220–230 В (однофазное)
• Рабочий диапазон напряжения: от 130 до 300 В (по разным версиям паспортов от 140–270 В до 130–300 В)
• Частота сети: 47–53 Гц
• Диапазон измерения тока: 0–100 А
• Точность измерения тока: не хуже 1%
• Диапазоны уставки максимального тока (Imax):
  • 0–10 А (погрешность ±0,1 А)
  • 0–99,9 А (погрешность ±1 А)
• Время задержки отключения (tоткл): 0–300 с
• Время автоматического повторного включения (tвкл): 0–900 с или ∞ (блокировка)
• Время готовности после подачи питания: не более 0,5 с
• Максимальный коммутируемый ток выходных контактов: 8 А (при cos φ = 1, ~250 В)
• Коммутационный ресурс контактов:
  • под нагрузкой 5 А — не менее 100 000 циклов
  • под нагрузкой 1 А — не менее 1 000 000 циклов
• Потребляемая мощность: не более 3–3,5 Вт
• Предельно допустимый кратковременный ток: до 200 А (по некоторым источникам)
• Степень защиты:
  • лицевая панель — IP40
  • корпус (клеммы) — IP10 / IP20
• Класс защиты от поражения током: II
• Климатическое исполнение: УХЛ 3.1 или УХЛ4
• Рабочая температура: от –20…–25 °C до +45…+55 °C
• Габаритные размеры: ≈ 90 × 52,6 × 69,1 мм (или 90 × 50 × 58 мм в зависимости от модификации)
• Масса: не более 0,2 кг
• Монтаж: на DIN-рейку 35 мм (занимает ≈ 3 модуля)
• Гарантия производителя: 10 лет
• Срок службы: не менее 10 лет

Органы управления и индикация

• Цифровой индикатор тока (LED-дисплей)
• Светодиоды: «Нагрузка включена», «Перегрузка»
• Регуляторы (потенциометры и переключатели):
  • Уставка максимального тока Imax (с переключателем диапазона ×1 / ×10)
  • Время задержки отключения tоткл
  • Время АПВ tвкл
  • Переключатель режима индикации (текущий ток / максимальный зафиксированный ток)

Схема подключения (типичная)

• Питание реле: клеммы ~220 В
• Проход тока нагрузки: через отверстие встроенного ТТ (фаза проходит сквозь окно трансформатора тока)
• Выходные контакты реле: переключающие (COM / NO / NC) — используются для управления контактором (при нагрузке >3–4 кВт) или прямого отключения маломощной нагрузки (до ≈1,8 кВт при 220 В)

Область применения

• Защита мощных однофазных потребителей (электронагреватели, насосы, сварочные аппараты, зарядные станции и т.д.)
• Ограничение потребления в квартирах, домах, дачах, гаражах при выделенной мощности
• Приоритетное отключение второстепенных нагрузок
• Контроль и учет тока в щитах автоматики
• Замена устаревших тепловых реле и простых токовых реле

РМТ-101 — надежное, простое в настройке и очень долговечное устройство с отличным соотношением цена/качество.
