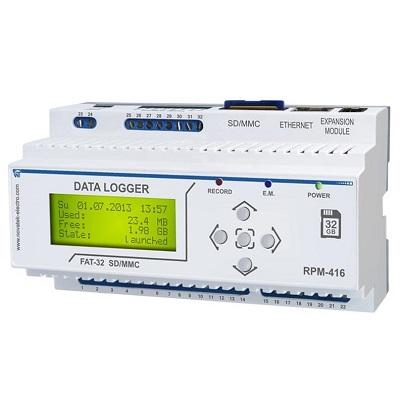

Регистратор электрических процессов РПМ-416

Наличие: В наличии

Цену уточняйте

Описание

Регистратор электрических процессов РПМ-416 (анализатор электросети) — современный микропроцессорный прибор предназначенный для точного измерения, отображения и длительного архивирования широкого спектра электрических параметров в однофазных и трёхфазных сетях, а также дополнительных сигналов.

Прибор производства компании Новатек-Электро, идеально подходит для мониторинга качества электроэнергии, диагностики режимов работы электрооборудования, систем АСУ ТП, энергоаудита, регистрации переходных процессов, анализа работы двигателей, компрессоров, холодильных установок, систем электроснабжения и т.д.

Основные преимущества РПМ-416

Многоканальность — до 18–20 параметров одновременно (базовая комплектация + модули расширения)
Гальваническая развязка входов высокого напряжения и тока
Запись на сменную карту памяти SD/MMC (до 32 ГБ) с защитой данных при пропадании питания
Встроенные часы реального времени (с литиевой батареей)
Подключение по Ethernet (10/100 Мбит/с): Web-интерфейс, FTP, Modbus TCP
Удалённая настройка и просмотр данных без специального ПО
Программа анализа RPM-416 Data Analysis (бесплатно на сайте производителя)
Надёжность и большой срок службы — гарантия производителя до 10 лет
Монтаж на DIN-рейку 35 мм

Основные технические характеристики

Параметр	Значение
Номинальное напряжение питания	~220–240 В (перем.) или =24 В
Рабочий диапазон питания	~24–265 В / =20–30 В
Потребляемая мощность	не более 6 ВА (от сети ~220 В) / 2,2 ВА (от =24 В)
Частота сети	45–65 Гц
Входы напряжения (3 канала)	Диапазон 3,0–450 В (фазное), погрешность ~0,5%
Входы тока (до 5 каналов базово)	Через внешние ТТ 5 А / 1 А, диапазон до 2000 А и более (с разными ТТ)
Дополнительные каналы	Температура (PT100/PT1000/PTC), 0–10 В, 0–20 мА, дискретные входы
Период записи	0,001…3600 с (настраивается)
Объём файла данных	мин. 32 КБ — макс. 512 МБ
Ёмкость карты памяти	до 32 ГБ (SD/SDHC, FAT12/16/32)
Интерфейсы	Ethernet 10/100 Base-T, Web-сервер, FTP, Modbus TCP
Дисплей	4-строчный символьный с подсветкой
Габаритные размеры	≈ 157 × 57(91) × 91 мм (в зависимости от модификации)
Климатическое исполнение	УХЛ3.1 (–10…+55 °C)

Измеряемые и регистрируемые параметры (основные)

Напряжения: фазные (Uа, Ub, Uc), междуфазные (Uab, Ubc, Uca), прямой/обратной/нулевой последовательности
Токи: Ia, Ib, Ic + до 2 дополнительных каналов тока
Мощности: активная, реактивная, полная (по каждой фазе и суммарно)
Коэффициент мощности cos φ (по фазам и суммарно)
Частота сети
Коэффициент искажения синусоиды по напряжению и току (THD)
Коэффициент несимметрии напряжений и токов
Температура (до 2 датчиков Pt1000 / Pt100 / PTC)
Аналоговые сигналы 0–10 В и 0–20 мА (давление, расход, уровень и др.)
Состояние дискретных входов (события, счётчики импульсов)

Комплектация (стандартная)

Регистратор РПМ-416
Руководство по эксплуатации + паспорт
Краткая инструкция
Карта памяти и ПО — приобретаются отдельно (рекомендуется SD 4–32 ГБ)

Дополнительные опции

Модули расширения входов (ток, температура, аналоговые, дискретные)
Программное обеспечение RPM-416 Data Analysis (графики, таблицы, отчёты, экспорт в Excel)
Веб-интерфейс и Modbus TCP для SCADA-систем

РПМ-416 — один из самых универсальных и надёжных регистраторов в своём классе на российском рынке для задач длительного мониторинга и анализа электроустановок.
