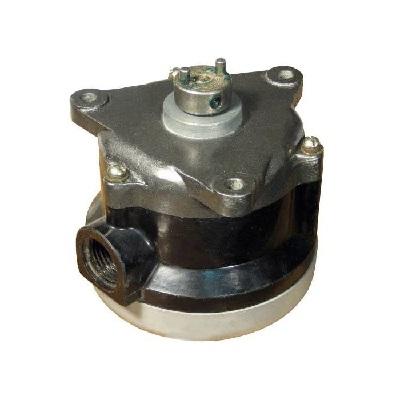

Реле контроля скорости РКС-М

Наличие: В наличии

Цену уточняйте

Описание

Реле контроля скорости РКС-М — это классическое электромеханическое устройство, предназначенное для автоматического контроля частоты вращения вала электродвигателя. Оно широко применяется в схемах автоматического торможения (методом противовключения) трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 10 кВт, а также в системах конвейерного транспорта для контроля состояния приводных механизмов.

Назначение и область применения

Основная задача РКС-М — фиксация момента остановки или достижения определенной скорости вращения вала. Это необходимо для:

Торможения противовключением: Реле отключает питание двигателя в момент, когда скорость вращения падает почти до нуля, предотвращая вращение вала в обратную сторону.
Защиты механизмов: Сигнализация об обрыве ленты конвейера или заклинивании привода.
Синхронизации: Управление последовательностью включения оборудования в технологических линиях.

Устройство и принцип действия

Конструкция РКС-М основана на использовании постоянного магнита и индукционных токов.

Постоянный магнит: Жестко закреплен на валу реле, который соединяется с валом контролируемого двигателя (через эластичную муфту или зубчатую передачу).
Цилиндрический ротор (алюминиевая чашка): Расположен вокруг магнита, но не соприкасается с ним. На роторе закреплена кулачковая шайба.
Контактная группа: Включает в себя микропереключатели или мостиковые контакты, которые срабатывают при повороте ротора.

Принцип работы: При вращении вала магнитное поле постоянного магнита пересекает алюминиевый ротор, индуцируя в нем вихревые токи. Взаимодействие этих токов с магнитным полем создает крутящий момент, который стремится повернуть ротор в сторону вращения вала. Ротор поворачивается на определенный угол, преодолевая сопротивление возвратной пружины, и воздействует на контактную группу, замыкая или размыкая цепь управления. Как только скорость падает ниже порога срабатывания, пружина возвращает ротор в исходное состояние, и контакты переключаются обратно.

Технические характеристики

Параметр	Значение
Тип контактов	2 переключающих (2 "З" + 2 "Р")
Номинальное напряжение (AC)	до 380 В (50 Гц)
Номинальное напряжение (DC)	до 220 В
Номинальный ток контактов	2.5 А
Частота вращения вала (ном.)	до 3000 об/мин
Порог срабатывания (регулируемый)	от 20 до 800 об/мин
Порог отключения	не более 15-20 об/мин
Износостойкость (механическая)	не менее 1 млн циклов
Степень защиты	IP40 или IP54 (в зависимости от исполнения)

Монтаж и настройка

Монтаж: Реле устанавливается в горизонтальном положении. Вал РКС-М должен быть соосно соединен с валом двигателя. Допускается использование ременной или цепной передачи, если это предусмотрено конструкцией оборудования.

Настройка: Регулировка частоты вращения, при которой срабатывают контакты, осуществляется путем изменения натяжения возвратных пружин с помощью специальных регулировочных винтов.

Усиление натяжения: Повышает скорость срабатывания (реле сработает позже при разгоне).
Ослабление натяжения: Снижает порог срабатывания (реле сработает раньше).

Преимущества модели РКС-М

Надежность: Простая механическая конструкция устойчива к электромагнитным помехам и скачкам напряжения.
Автономность: Устройство не требует отдельного источника питания для работы логики — энергия берется непосредственно от вращения вала.
Универсальность: Возможность работы как в цепях переменного, так и постоянного тока.
Ремонтопригодность: Легкий доступ к контактной группе для осмотра и зачистки.

Особенности эксплуатации

Для обеспечения долговечности устройства рекомендуется:

Следить за отсутствием осевых и радиальных биений вала.
Периодически проверять состояние контактов на предмет подгорания.
Обеспечивать чистоту внутреннего пространства корпуса (отсутствие металлической пыли и влаги).
