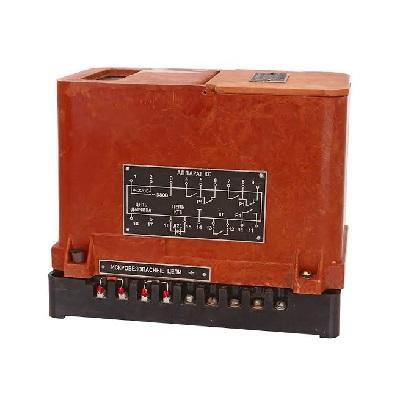

Устройство контроля скорости УКС-1

Наличие: В наличии

Цену уточняйте

Описание

Устройство контроля скорости УКС-1 является специализированным промышленным прибором, предназначенным для непрерывного мониторинга скорости движения ленточных конвейеров и других механизмов. Оно обеспечивает защиту оборудования от аварийных режимов, таких как пробуксовка ленты или её полный обрыв.

Назначение и область применения

УКС-1 используется в составе систем автоматизации на предприятиях горнодобывающей, металлургической, химической и сельскохозяйственной промышленности. Основные задачи устройства:

Контроль минимальной скорости: Отключение привода при снижении скорости ленты ниже допустимого порога (обычно 25% от номинала).
Контроль пробуксовки: Защита приводного барабана и ленты от перегрева и возгорания.
Сигнализация: Выдача сигнала в цепи управления при возникновении нештатных ситуаций.

Комплектация системы

Стандартный комплект поставки УКС-1 включает два основных элемента:

Аппарат контроля скорости (АКС): Электронный блок, который обрабатывает сигналы и управляет выходными реле.
Датчик бесконтактный (ДМ-2 или БВК): Устанавливается непосредственно у движущихся частей механизма для фиксации импульсов.

Технические характеристики

Параметр	Значение
Напряжение питания	220В / 380В (50 Гц)
Диапазон контролируемых скоростей	0,4 – 5,0 м/с
Задержка срабатывания (регулируемая)	2 – 15 секунд
Тип выходного сигнала	"Сухой контакт" (переключающее реле)
Потребляемая мощность	не более 10 Вт
Степень защиты корпуса	IP54 (пыле- и влагозащищенный)
Рабочая температура	от -10°C до +45°C

Принцип работы

Работа устройства основана на преобразовании частоты следования импульсов, поступающих от датчика, в электрический сигнал.

Генерация импульсов: Магнит или металлический флажок, закрепленный на ведомом барабане (или ролике), проходит мимо датчика при каждом обороте.
Анализ частоты: Блок АКС измеряет интервал между импульсами. Если интервал становится больше заданного значения (скорость упала), запускается таймер задержки.
Срабатывание: Если по истечении времени задержки нормальная скорость не восстановилась, устройство размыкает контакты в цепи питания пускателя конвейера.

Преимущества УКС-1

Надежность: Простая и проверенная временем конструкция, адаптированная к тяжелым условиям эксплуатации.
Гибкая настройка: Возможность регулировки порога срабатывания и выдержки времени позволяет исключить ложные срабатывания при пуске конвейера.
Универсальность: Совместимость с различными типами бесконтактных датчиков.
Безопасность: Своевременное обнаружение обрыва ленты предотвращает дорогостоящий ремонт и простои производства.

Указания по монтажу и эксплуатации

Блок АКС должен устанавливаться в месте, защищенном от прямых ударов и чрезмерной вибрации.
Датчик устанавливается на кронштейне так, чтобы зазор между ним и воздействующим элементом (флажком) составлял 3–8 мм.
Перед вводом в эксплуатацию необходимо произвести калибровку устройства на номинальную скорость конкретного конвейера.
