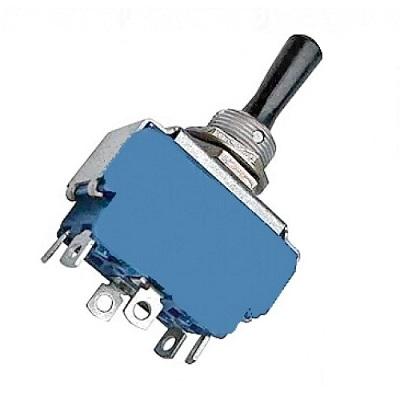

Тумблер П2Т-2

Предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, устройствах управления, сигнализации, источниках питания и других приборах.

Основные характеристики

• Количество полюсов (контактных групп): 2 (двухполюсный)
• Схема коммутации: ON-OFF-ON (два крайних фиксированных положения + среднее положение с возвратом пружиной в одном из направлений)
• Номинальный ток: до 6 А
• Номинальное напряжение: до 250 В (переменного тока) / до 27–300 В (постоянного тока в зависимости от нагрузки)
• Максимальная коммутируемая мощность:
  • переменный ток, активная нагрузка → до 660 ВА
  • постоянный ток, активная нагрузка → до 162 Вт
• Механизм: рычажный (тумблерный), с фиксацией в крайних положениях
• Монтаж: объемный, выводы под пайку
• Крепление: в панель через круглое отверстие Ø 12 мм, гайка M12×0,75
• Степень защиты: IP40
• Климатическое исполнение: УХЛ или В (всеклиматическое)
• Диапазон рабочих температур: от -60 °C до +85 °C
• Усилие переключения: 2,5–30 Н (0,25–3 кгс)
• Сопротивление контактов:
  • для приемки «ВП» → ≤ 0,01 Ом
  • для приемки «СКК» → ≤ 0,15 Ом
• Сопротивление изоляции: не менее 1000 МОм
• Электрическая прочность изоляции: 1100 В (эфф.)
• Механическая / электрическая износостойкость: 5000–10000 циклов (в зависимости от приемки и условий)
• Масса: не более 38 г
• Срок сохраняемости: до 15 лет
• Содержание драгметаллов (ориентировочно, серебро): ~0,28–0,37 г (в зависимости от приемки и исполнения)

Габаритные размеры (примерные)

• Длина корпуса: ~33,5 мм
• Ширина корпуса: ~19 мм
• Высота корпуса (без ручки): ~25 мм
• Полная высота с ручкой: ~60 мм

Исполнения ручки

• П2Т-2 — обычная ручка (не светящаяся)
• П2Т-4 — светящаяся ручка (подсветка, обычно неоновой лампой или светодиодом — в зависимости от модификации и года выпуска)

Схема контактов (в среднем положении)

Обычно разомкнуты все контакты в среднем положении.

Типичная распиновка (6 выводов):

1–2 — первая группа (один полюс) 3–4 — вторая группа (второй полюс) 5–6 — общие или перекрестные в зависимости от положения рычага

(Точная цоколёвка соответствует схеме в технических условиях АГ0.360.406ТУ или ВР0.360.002ТУ)

Тумблер П2Т-2 — один из самых распространённых и надёжных советских/российских переключателей в приборостроении, до сих пор активно используется в ремонте старой техники, станках, лабораторном оборудовании и самодельных устройствах.

Подходит для 220 В бытовой сети при токе до ~3–5 А (с запасом), но не рекомендуется для мощных нагрузок без дополнительного реле/контактора.
