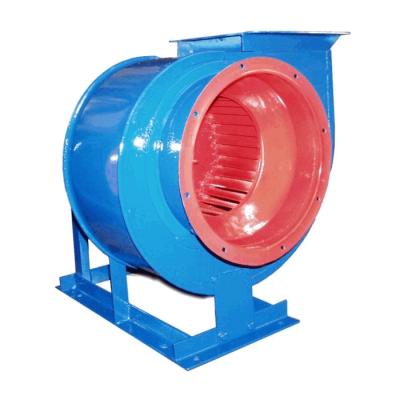

Вентилятор ВЦ 14-46

Код товара: ВЦ 14-46

Наличие: Есть в наличии

Цену уточняйте

Описание

Вентилятор ВЦ 14-46 (также может обозначаться как ВР 280-46 или ВР 15-45) — это радиальный (центробежный) вентилятор среднего давления, широко используемый в различных системах вентиляции, кондиционирования и воздушного отопления.

Основные Характеристики и Конструкция

Тип вентилятора: Радиальный (центробежный), среднего давления.
Всасывание: Одностороннее.
Корпус: Спиральный поворотный типа "улитка", который может быть установлен под разными углами (обычно с шагом 45°).
Рабочее колесо: Имеет 32 лопатки, загнутые вперед (в сторону вращения). Это обеспечивает высокий КПД и относительно низкий уровень шума для этого класса вентиляторов.
Исполнение по вращению: Правое (по часовой стрелке, Пр0) или левое (против часовой стрелки, Л0), определяется со стороны всасывания.
Исполнение по конструкции (схема): Чаще всего Схема 1 (рабочее колесо расположено непосредственно на валу электродвигателя). Также возможны другие схемы (например, Схема 5 — через клиноременную передачу).
Типоразмеры: Выпускается в различных типоразмерах, обозначаемых номером (например, №2; №2,5; №3,15; №4; №5; №6,3; №8), где номер соответствует наружному диаметру рабочего колеса в дециметрах.
Привод: Осуществляется от трехфазного асинхронного электродвигателя (обычно серии АИР) с питанием 380 В/50 Гц.

Условия Эксплуатации и Рабочая Среда

Вентиляторы ВЦ 14-46 предназначены для перемещения:

Воздуха и других газовых смесей, агрессивность которых по отношению к углеродистой стали обыкновенного качества не выше агрессивности воздуха.
Температура перемещаемой среды: Для общепромышленного исполнения обычно до +80 °С (для теплостойкого исполнения — выше).
Содержание твердых примесей (пыли): Не более 100 мг/м³ (в некоторых источниках до 150 мг/м³).
Прочие условия: Среда не должна содержать липких, волокнистых, пожаро- и взрывоопасных компонентов (для общепромышленного исполнения).

Условия окружающей среды:

Климатическое исполнение: У (умеренный климат), Т (тропический), УХЛ/ХЛ (умеренно-холодный/холодный).
Категория размещения: 2, 3 (для умеренного климата) и другие.
Рабочая температура: Для умеренного климата обычно от $- 40° С$ до $+ 40° С$ .

Материальное и Специальное Исполнение

В зависимости от назначения и перемещаемой среды, вентиляторы ВЦ 14-46 могут изготавливаться в различных исполнениях:

Исполнение	Обозначение	Материал	Назначение
Общего назначения	ВЦ 14-46	Углеродистая сталь (или оцинкованная)	Перемещение неагрессивного воздуха.
Коррозионностойкое	ВЦ 14-46 К	Нержавеющая сталь	Для перемещения агрессивных, но невзрывоопасных смесей.
Взрывозащищенное	ВЦ 14-46 В, В2, ВР, ВЦ 14-46 ВР	Разнородные материалы, алюминиевые сплавы	Для работы со взрывоопасными газовоздушными смесями.
Теплостойкое (жаростойкое)	ВЦ 14-46 Ж	Углеродистая сталь (повышенной термостойкости)	Для перемещения горячего воздуха (например, до $+ 200° С$ ).
Дымоудаления	ВЦ 14-46 ДУ	Углеродистая сталь	Для перемещения дымовоздушных смесей (например, $+ 400° С$ или $+ 600° С$ ).

Область Применения

Вентиляторы ВЦ 14-46 широко применяются в:

Системах вентиляции промышленных, общественных и жилых зданий.
Системах кондиционирования и воздушного отопления.
Технологических установках различного назначения, где требуется перемещение больших объемов воздуха со средним давлением.
Аспирационных системах (при условии соблюдения требований по чистоте среды).
