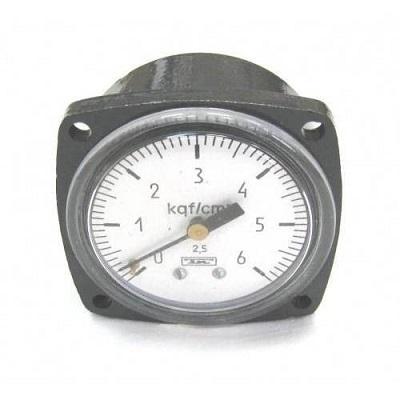

Манометр МТП-2М

Наличие: В наличии

Цену уточняйте

Описание

Манометр МТП-2М — это технический показывающий манометр с задним фланцем и радиальным штуцером, предназначенный для измерения избыточного давления неагрессивных к медным сплавам жидкостей и газов (вода, воздух, пар, масло, бензин, керосин и др.). По специальному заказу изготавливаются исполнения для кислорода и ацетилена.

Назначение и область применения

Манометр МТП-2М применяется для контроля технологических процессов в промышленности, энергетике, коммунальном хозяйстве, машиностроении и других отраслях. Благодаря заднему фланцу прибор удобен для щитового монтажа (крепление на панель, щит, стенд).

Расшифровка обозначения

М — манометр
Т — технический
П — показывающий
2М — исполнение с задним фланцем и радиальным (нижним) штуцером

Основные технические характеристики

Параметр	Значение
Диаметр корпуса (циферблата)	60 мм
Класс точности	4,0 (стандарт); 2,5 (по заказу); иногда 4-2,5-4
Диапазоны измерения избыточного давления (кгс/см²)	0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400
Диапазоны мановакуумметрические (МВТП-2М)	от -1…0; -1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15; -1…24 кгс/см²
Присоединительная резьба штуцера	М12×1,5 (стандарт); по заказу G1/4 или R1/4
Расположение штуцера	радиальное (снизу)
Фланец	задний (для щитового монтажа)
Температура окружающей среды	от -60 °C до +60 °C
Климатическое исполнение	В3 (по ГОСТ)
Относительная влажность	до 80 %
Степень защиты от пыли и влаги	IP42 (в большинстве исполнений) или IP00 (в старых ТУ)
Масса	не более 0,16 кг
Межповерочный интервал	2 года
Виброзащищённость	группа L3 (по заказу)

Материалы (типовое исполнение)

Корпус — сталь с чёрным покрытием
Чувствительный элемент — медный сплав (латунь)
Стекло — органическое или минеральное
Для кислорода — специальное исполнение без масла и жировых загрязнений
Для ацетилена — ограниченные диапазоны (обычно до 4 и 40 кгс/см²)

Нормативные документы

Изготавливается по ТУ 25-7310.0045-87 (основной документ)
Соответствует ГОСТ 2405-88 (общие технические условия на манометры)
Имеет свидетельство об утверждении типа СИ (регистрационный № 47337-11)
Сертификаты соответствия, в т.ч. для промышленной безопасности

Манометр МТП-2М — надёжный и недорогой прибор классической конструкции, проверенный десятилетиями эксплуатации в самых разных условиях. Идеально подходит для задач, где не требуется высокая точность, но нужна простота, надёжность и удобный щитовой монтаж.
