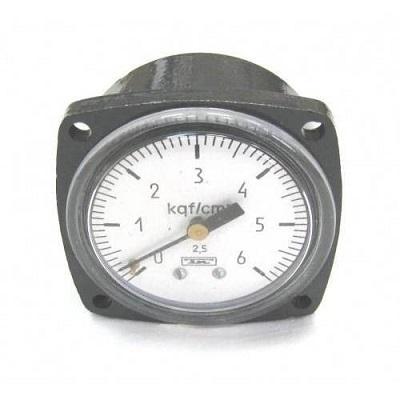

Манометр МТП-3М

Наличие: В наличии

Цену уточняйте

Описание

Манометр МТП-3М — технический показывающий манометр с передним фланцем и осевым (задним) штуцером. Это один из самых распространённых щитовых манометров малого диаметра для промышленного и технического применения.

Назначение

Манометр МТП-3М предназначен для измерения избыточного давления жидких и газообразных неагрессивных, некристаллизующихся сред (вода, воздух, пар, масло, топливо, инертные газы, кислород, ацетилен и др.). Прибор часто используется в системах контроля давления на щитах, панелях, гомогенизаторах, компрессорах, насосах, котельных, пищевом оборудовании, АЭС (в допустимых исполнениях) и других объектах.

Расшифровка обозначения

М — манометр
Т — технический
П — показывающий
3М — исполнение с передним фланцем и осевым (задним) штуцером, диаметр корпуса 60 мм

Основные технические характеристики

Параметр	Значение
Диаметр корпуса	60 мм
Класс точности	4,0 (стандартный); 2,5 (по отдельному заказу)
Диапазоны измерения (избыточное давление)	0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400 кгс/см² (МПа: 0…0,16 до 0…40)
Диапазоны мановакуумметрические (МВТП-3М)	от -1…0; -1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15; -1…24 кгс/см²
Присоединительная резьба	М12×1,5 (наиболее распространённая)
Расположение штуцера	Осевой (задний, подключение сзади)
Фланец	Передний (для щитового монтажа)
Материал корпуса	Сталь (окрашенная)
Стекло	Литое органическое или минеральное
Степень защиты	IP42 (IP40 в некоторых исполнениях)
Климатическое исполнение	В3 (по ГОСТ)
Температура окружающей среды	от -60 °C до +60 °C
Температура измеряемой среды	от -50 °C до +60 °C (до +80 °C кратковременно в ряде версий)
Виброзащита	Группа L3
Межповерочный интервал	2 года
Нормативные документы	ГОСТ 2405-88, ТУ 25-7310.0045-87 (или аналогичные)

Комплектация (стандартная)

Манометр в сборе
Паспорт (или свидетельство о поверке)
Возможна первичная поверка при поставке

Преимущества МТП-3М

Компактный размер и удобный щитовой монтаж (передний фланец)
Надёжная конструкция с трубчатой пружиной
Доступная цена
Широкий выбор диапазонов
Возможность работы с кислородом и ацетиленом (в специальном исполнении — обезжиренные)
Хорошая виброустойчивость для технических условий
