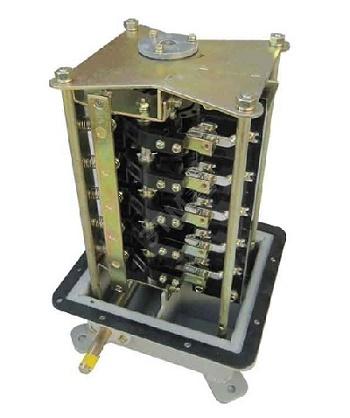

Командоаппарат КА-4044

Командоаппарат КА-4044 — это кулачковый командоаппарат, предназначенный для автоматического или дистанционного управления электроприводами в различных промышленных установках, где требуется высокая точность и надежность управления. Он используется в качестве путевого или конечного выключателя в цепях управления контакторами, пускателями, реле, а также в цепях автоматики и телемеханики.

Область применения:

Командоаппараты серии КА, в том числе и КА-4044, широко применяются в:

• Грузоподъемном оборудовании (краны, тали, лебедки).
• Металлургическом оборудовании.
• Станкостроении.
• Других областях промышленности, где необходимо точное управление электроприводами.

Принцип работы:

Работа командоаппарата основана на механическом переключении контактов с помощью кулачков, закрепленных на вращающемся валу. При вращении вала кулачки воздействуют на толкатели, которые замыкают или размыкают соответствующие контакты, тем самым коммутируя электрические цепи.

Технические характеристики КА-4044:

• Количество коммутирующих элементов (цепей): 4. Это означает, что командоаппарат может управлять четырьмя различными электрическими цепями.
• Номинальное напряжение:
  • Постоянный ток: до 440 В.
  • Переменный ток: до 380 В, 50 Гц.
• Номинальный ток: Зависит от исполнения и типа контактов, обычно до 10 А.
• Климатическое исполнение: У2 (для умеренного климата, категория размещения 2 — эксплуатация в помещениях или под навесом).
• Степень защиты: Обычно IP40 (защита от твердых частиц размером более 1 мм, без защиты от воды).
• Конструктивное исполнение: С одним концом вала.

Особенности и преимущества:

• Высокая точность и надежность коммутации: Обеспечивается механической конструкцией и качественными материалами.
• Простая конструкция и обслуживание: Облегчают монтаж и эксплуатацию.
• Широкий диапазон применения: Благодаря возможности коммутации цепей постоянного и переменного тока.
• Долгий срок службы: При соблюдении условий эксплуатации.

Маркировка и условные обозначения:

КА-4044 У2

• КА: Командоаппарат кулачковый.
• 4044: Условное обозначение модели, где первая цифра (4) указывает на количество коммутирующих элементов.
• У2: Климатическое исполнение и категория размещения.

Важная информация:

При выборе командоаппарата необходимо учитывать требуемое количество коммутирующих цепей, номинальные напряжения и токи, а также условия эксплуатации. Неправильный выбор может привести к неправильной работе оборудования и даже к аварийным ситуациям.
