Электродвигатель АИР71A2

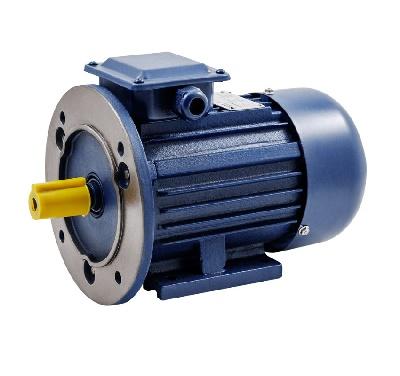

Электродвигатель АИР71А2 0,75 кВт 3000 об/мин — это трехфазный асинхронный двигатель общего назначения, широко используемый в различных отраслях промышленности. Он предназначен для работы в продолжительном режиме S1 и отличается надежностью и простотой конструкции. Этот двигатель является высокооборотистым, так как имеет 2 полюса.

Основные технические характеристики:

• Мощность: 0,75 кВт
• Частота вращения: 3000 об/мин (синхронная), фактическая частота вращения обычно немного ниже (около 2800-2850 об/мин) из-за скольжения.
• Напряжение: 220/380 В (трехфазное), соединение обмоток Δ/Y (треугольник/звезда).
• Номинальный ток: около 1,7-1,8 А (зависит от производителя и исполнения).
• КПД: около 75%.
• cosφ (коэффициент мощности): около 0,83.
• Пусковой ток (Iп/Iн): около 6-7.
• Максимальный момент (Mmax/Mн): около 2,3.
• Пусковой момент (Mп/Mн): около 2,2.
• Момент инерции: около 0,0006 кг·м².
• Диаметр вала: 19 мм.
• Вес: от 7,8 до 8,8 кг (зависит от материала корпуса и производителя).
• Степень защиты: IP54 (защита от пыли и брызг воды).
• Класс изоляции: F (до 155°C).
• Уровень шума: до 67 дБ.
• Монтажное исполнение: IM 1081 (лапы), IM 2081 (фланец), IM 3081 (комбинированное).
• Климатическое исполнение: У2 или У3 (для умеренного климата).
• Режим работы: S1 (продолжительный).

Расшифровка маркировки АИР71А2:

• АИР: Серия асинхронных двигателей.
• 71: Габарит (высота оси вращения в мм).
• А: Длина сердечника.
• 2: Количество полюсов (соответствует частоте вращения 3000 об/мин при частоте сети 50 Гц).

Особенности и преимущества:

• Простая и надежная конструкция: Обеспечивает долгий срок службы.
• Относительно небольшие габариты и вес: Удобство монтажа и установки.
• Широкое применение: Подходит для различных механизмов.
• Степень защиты IP54: Позволяет использовать в условиях с повышенной влажностью и запыленностью.

Области применения:

Электродвигатели АИР 71 А2 0,75 кВт 3000 об/мин используются для привода:

• Вентиляторов.
• Насосов.
• Компрессоров.
• Редукторов.
• Конвейеров.
• Деревообрабатывающих станков.
• Металлообрабатывающих станков малой мощности.
• И других механизмов, требующих высокой скорости вращения.

Важные моменты:

• Подключение: Двигатель может подключаться по схеме «треугольник» (Δ) при напряжении 220 В или по схеме «звезда» (Y) при напряжении 380 В. Обычно двигатель с завода подключен по схеме «звезда» для напряжения 380 В. Перед подключением обязательно проверьте схему подключения на клеммной коробке двигателя.
• Пусковые токи: Асинхронные двигатели имеют высокие пусковые токи, которые могут в несколько раз превышать номинальный ток. Это необходимо учитывать при выборе защитной аппаратуры (автоматические выключатели, контакторы, тепловые реле) и сечения кабеля.
• Охлаждение: Охлаждение двигателя осуществляется за счет вентилятора, установленного на валу. Необходимо обеспечить достаточный приток воздуха для нормальной работы двигателя и избегать его перегрева.
• Вибрация и шум: При работе двигатель может создавать вибрацию и шум. Необходимо предусмотреть меры по снижению вибрации и шума, например, установить двигатель на виброопоры.
• Ресурс и обслуживание: При правильной эксплуатации и своевременном обслуживании (смазка подшипников, очистка от пыли) двигатель может прослужить длительное время.
• Выбор двигателя: При выборе двигателя необходимо учитывать не только мощность и частоту вращения, но и условия эксплуатации (температура, влажность, запыленность), способ монтажа и требования к приводимому механизму (например, момент нагрузки, режим работы).
