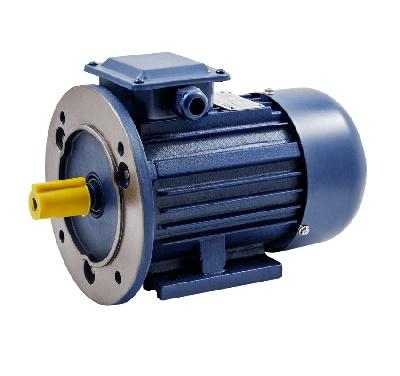

Электродвигатель АИР71А6 0,37 кВт 1000 об/мин — это трехфазный асинхронный двигатель общего назначения с короткозамкнутым ротором. Он широко используется в различных отраслях промышленности для привода механизмов, не требующих высокой мощности, но с относительно невысокой скоростью вращения.
Основные технические характеристики:
Мощность: 0,37 кВт
Частота вращения: 1000 об/мин (синхронная), фактическая частота вращения обычно ниже (около 880 об/мин) из-за скольжения.
Напряжение: 220/380 В (трехфазное), соединение обмоток Δ/Y (треугольник/звезда).
Номинальный ток: около 1,3 А (зависит от производителя и исполнения).
КПД: около 62-65%.
cosφ (коэффициент мощности): около 0,63-0,70.
Пусковой ток (Iп/Iн): около 4,7-5.
Максимальный момент (Mmax/Mн): около 2,0.
Пусковой момент (Mп/Mн): около 1,9.
Момент инерции: около 0,0015 кг·м².
Диаметр вала: 19 мм.
Вес: от 8 до 9 кг (зависит от материала корпуса и производителя).
Степень защиты: IP54 (защита от пыли и брызг воды).
Класс изоляции: F (до 155°C).
Уровень шума: до 54 дБ.
Монтажное исполнение: IM 1081 (лапы), IM 2081 (фланец), IM 3081 (комбинированное).
Климатическое исполнение: У2 или У3 (для умеренного климата).
Режим работы: S1 (продолжительный).
Расшифровка маркировки АИР71А6:
АИР: Серия асинхронных двигателей.
71: Габарит (высота оси вращения в мм).
А: Длина сердечника.
6: Количество полюсов (соответствует частоте вращения 1000 об/мин при частоте сети 50 Гц).
Особенности и преимущества:
Простая и надежная конструкция: Обеспечивает долгий срок службы.
Относительно небольшие габариты и вес: Удобство монтажа и установки.
Широкое применение: Подходит для различных механизмов.
Степень защиты IP54: Позволяет использовать в условиях с повышенной влажностью и запыленностью.
Области применения:
Электродвигатели АИР 71 А6 0,37 кВт 1000 об/мин используются для привода:
Редукторов.
Насосов малой производительности.
Вентиляторов.
Компрессоров малой мощности.
Конвейеров.
Деревообрабатывающих станков.
И других механизмов, требующих невысокой скорости вращения и умеренного крутящего момента.
Важные моменты:
Подключение: Двигатель может подключаться по схеме «треугольник» (Δ) при напряжении 220 В или по схеме «звезда» (Y) при напряжении 380 В. Обычно двигатель с завода подключен по схеме «звезда» для напряжения 380 В. Перед подключением обязательно проверьте схему подключения на клеммной коробке двигателя.
Пусковые токи: Асинхронные двигатели имеют высокие пусковые токи, которые могут в несколько раз превышать номинальный ток. Это необходимо учитывать при выборе защитной аппаратуры (автоматические выключатели, контакторы, тепловые реле) и сечения кабеля.
Охлаждение: Охлаждение двигателя осуществляется за счет вентилятора, установленного на валу. Необходимо обеспечить достаточный приток воздуха для нормальной работы двигателя и избегать его перегрева.
Вибрация и шум: При работе двигатель может создавать вибрацию и шум. Необходимо предусмотреть меры по снижению вибрации и шума, например, установить двигатель на виброопоры.
Ресурс и обслуживание: При правильной эксплуатации и своевременном обслуживании (смазка подшипников, очистка от пыли) двигатель может прослужить длительное время.
Выбор двигателя: При выборе двигателя необходимо учитывать не только мощность и частоту вращения, но и условия эксплуатации (температура, влажность, запыленность), способ монтажа и требования к приводимому механизму (например, момент нагрузки, режим работы).
