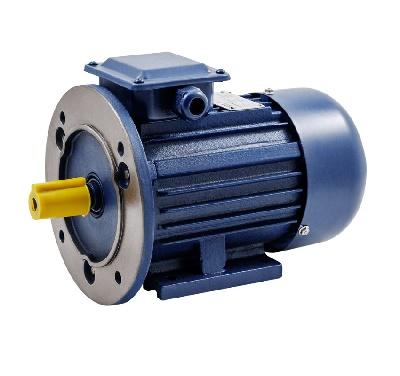

Электродвигатель АИР63A2

Электродвигатель АИР63А2 0,37 кВт 3000 об/мин — это распространенная модель трехфазного асинхронного двигателя с короткозамкнутым ротором, применяемая в различных областях промышленности и в быту для привода механизмов, требующих высокой скорости вращения при относительно небольшой мощности.

Основные технические характеристики:

• Мощность (P): 0,37 кВт (киловатта).
• Частота вращения (n): 3000 об/мин (оборотов в минуту) — это синхронная частота вращения. Фактическая частота вращения обычно немного ниже (примерно 2700-2900 об/мин) из-за скольжения ротора.
• Напряжение (U): 220/380 В (воль) — трехфазное. Двигатель может быть подключен к сети 220 В по схеме «треугольник» (Δ) или к сети 380 В по схеме «звезда» (Y). Крайне важно: Подключение к однофазной сети 220 В возможно с использованием конденсатора (для запуска и работы), но это не рекомендуется для продолжительной работы под нагрузкой и приводит к существенной потере мощности (до 50%) и снижению крутящего момента. Кроме того, характеристики двигателя при однофазном подключении будут отличаться от номинальных трехфазных.
• Тип: Асинхронный, трехфазный, с короткозамкнутым ротором.
• Серия: АИР — общепромышленная серия, соответствующая стандартам ГОСТ.
• Габарит (высота оси вращения): 63 мм.
• Длина сердечника: А (самая короткая длина сердечника в данном габарите).
• Число полюсов: 2. Это определяет синхронную частоту вращения (50 Гц * 60 сек/мин / (количество пар полюсов) = 3000 об/мин).
• Монтажное исполнение: IM 1081 (на лапах), IM 2081 (фланец), IM 2181 (комбинированное — лапы и фланец) и другие (например, IM 3081 - малый фланец). При заказе необходимо указывать монтажное исполнение, так как от него зависят габаритные и присоединительные размеры.
• Степень защиты (IP): IP54 (защита от пыли и брызг воды), иногда встречается IP55 (защита от струй воды).
• КПД (η - коэффициент полезного действия): ≈ 68-70%.
• Cos φ (коэффициент мощности): ≈ 0,80-0,95 (значение может сильно варьироваться в зависимости от нагрузки).
• Вес: ≈ 5-9 кг (зависит от исполнения и материала корпуса).

Расшифровка маркировки АИР 63 А2:

• АИР: Серия асинхронных электродвигателей.
• 63: Высота оси вращения в миллиметрах.
• А: Длина сердечника.
• 2: Количество полюсов.

Другие важные технические параметры (примерные, могут незначительно отличаться у разных производителей, поэтому всегда сверяйтесь с паспортом конкретного двигателя):

• Номинальный ток (Iн): ≈ 1,0-2,9 А (значение сильно зависит от напряжения и схемы подключения). При 380В и соединении "звезда" ток будет около 1А. При 220В и соединении "треугольник" ток будет около 2,9А.
• Пусковой ток (Iп): ≈ 4,8-5,7 x Iн (четырех-пяти с небольшим кратный номинальный ток).
• Отношение пускового момента к номинальному (Мп/Мн): ≈ 1,3-2,2.
• Отношение максимального момента к номинальному (Mmax/Мн): ≈ 2,2.
• Диаметр вала: 14 мм.
• Момент инерции: ≈ 0,0003 кг∙м².
• Уровень шума: до 63 дБ(А).
• Класс изоляции: F (до 150°С).
• Тип подшипников: 6201 ZZ-C3 (обычно).

Особенности и преимущества:

• Простая и надежная конструкция.
• Компактные размеры и малый вес.
• Относительно высокий КПД для двигателей такой мощности.
• Возможность продолжительной работы (режим S1).
• Высокая скорость вращения.
• Широкая распространенность и доступность.

Области применения (с примерами):

• Насосы малой производительности: Бытовые насосы, насосы для систем отопления и водоснабжения, циркуляционные насосы.
• Вентиляторы малой мощности: Бытовые вентиляторы, вентиляция небольших помещений, системы охлаждения.
• Дерево- и металлообрабатывающие станки малой мощности: Небольшие токарные, сверлильные, шлифовальные станки.
• Приводы различных механизмов в составе оборудования: Например, в составе станков, конвейеров, упаковочного оборудования, электроинструмента.
• Легкая промышленность: Швейные машины, текстильное оборудование.
• Сельское хозяйство: Небольшие кормоизмельчители, доильные аппараты.

Рекомендации по выбору и эксплуатации:

• Выбор: При выборе двигателя необходимо учитывать требуемую мощность, частоту вращения, напряжение сети (220В или 380В) и схему подключения (треугольник или звезда), условия эксплуатации (температура, влажность, запыленность, вибрации), характер нагрузки (постоянная, переменная, ударная) и режим работы.
• Монтаж: Важно правильно выбрать монтажное исполнение (IM) в зависимости от способа крепления двигателя к оборудованию. Необходимо обеспечить надежное крепление и центровку вала.
• Защита: Для защиты двигателя от перегрузок, коротких замыканий, перегрева и других аварийных ситуаций рекомендуется использовать соответствующие защитные устройства, такие как автоматические выключатели, тепловые реле, устройства защиты двигателя (УЗД).
• Подключение: Подключение двигателя должно выполняться квалифицированным персоналом в соответствии с правилами электробезопасности. Необходимо правильно соединить обмотки двигателя (звезда или треугольник) в зависимости от напряжения сети. Особенно важно правильно выбрать схему подключения (звезда/треугольник) в соответствии с напряжением питающей сети, чтобы избежать повреждения двигателя.
• Обслуживание: Регулярное техническое обслуживание (осмотр, чистка, смазка подшипников, проверка состояния изоляции) продлит срок службы двигателя.
