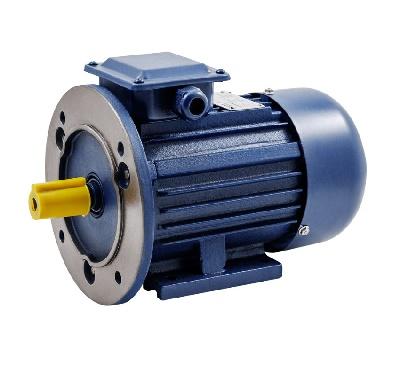

Электродвигатель АИР90L4 2,2 кВт 1500 об/мин — это трехфазный асинхронный двигатель с короткозамкнутым ротором, широко используемый в различных отраслях промышленности для привода механизмов, требующих средней скорости вращения. Он применяется для привода насосов, вентиляторов, компрессоров, редукторов, конвейеров, станков и другого промышленного оборудования.
Основные технические характеристики:
Мощность (P): 2,2 кВт (киловатта).
Частота вращения (n): 1500 об/мин (оборотов в минуту) — это синхронная частота вращения. Фактическая частота вращения обычно немного ниже (примерно 1400-1450 об/мин) из-за скольжения ротора.
Напряжение (U): 220/380 В (воль) — трехфазное. Двигатель может быть подключен к сети 220 В по схеме «треугольник» (Δ) или к сети 380 В по схеме «звезда» (Y). Встречаются также варианты 380/660 В.
Тип: асинхронный, трехфазный, с короткозамкнутым ротором.
Серия: АИР — общепромышленная серия асинхронных двигателей, соответствующая стандартам ГОСТ.
Габарит (высота оси вращения): 90 мм. Этот параметр определяет габаритные размеры двигателя и его посадочные места.
Длина сердечника: L (длинный). Существуют и другие варианты (S, M и т. д.), влияющие на габариты и характеристики. Длинный сердечник обеспечивает больший крутящий момент.
Число полюсов: 4. Это определяет синхронную частоту вращения (50 Гц * 60 сек/мин / (количество пар полюсов) = 1500 об/мин).
Монтажное исполнение: IM 1081 (на лапах), IM 2081 (фланец), IM 2181 (комбинированное — лапы и фланец) и другие. Определяет способ крепления двигателя к механизму.
Степень защиты (IP): IP54 (защита от пыли и брызг воды), иногда встречается IP55 (защита от струй воды).
КПД (η - коэффициент полезного действия): обычно в диапазоне 79-81%.
Cos φ (коэффициент мощности): обычно в диапазоне 0,79-0,81.
Вес: примерно 18-26 кг (зависит от исполнения, материала корпуса (чугун или алюминий) и производителя).
Расшифровка маркировки АИР 90 L4:
АИР: Серия асинхронных электродвигателей.
90: Высота оси вращения в миллиметрах.
L: Длина сердечника.
4: Количество полюсов.
Другие важные технические параметры (примерные, могут незначительно отличаться у разных производителей):
Номинальный ток (Iн): ≈ 5,1-5,3 А при 380 В.
Пусковой ток (Iп): ≈ 6-7 x Iн (шести-семикратный номинальный ток).
Отношение пускового момента к номинальному (Мп/Мн): ≈ 2,0-2,3.
Отношение максимального момента к номинальному (Mmax/Мн): ≈ 2,0-2,3.
Диаметр вала: 24 мм.
Момент инерции: ≈ 0,0056 кг∙м².
Уровень шума: ≈ 64-70 дБ(А).
Класс изоляции: F (до 150°С).
Особенности и преимущества:
Простая и надежная конструкция.
Относительно высокий КПД.
Возможность продолжительной работы (режим S1).
Устойчивость к кратковременным перегрузкам.
Простота пуска и обслуживания.
Широкая распространенность и доступность.
Области применения (с примерами):
Насосы: Центробежные насосы для водоснабжения, отопления, ирригации, перекачивания различных жидкостей.
Вентиляторы: Осевые и радиальные вентиляторы для систем вентиляции, кондиционирования, охлаждения, дымоудаления.
Компрессоры: Поршневые и винтовые компрессоры малой и средней производительности.
Редукторы и мотор-редукторы: Привод различных механизмов с понижением скорости вращения.
Конвейеры и транспортеры: Ленточные, цепные, роликовые конвейеры для перемещения грузов.
Дерево- и металлообрабатывающие станки: Сверлильные, фрезерные, токарные станки, пилы.
Сельскохозяйственная техника: Кормоизмельчители, зернодробилки, насосы для полива.
Выбор: При выборе двигателя необходимо учитывать требуемую мощность, частоту вращения, напряжение сети, условия эксплуатации (температура, влажность, запыленность, вибрации), характер нагрузки (постоянная, переменная, ударная) и режим работы.
Монтаж: Важно правильно выбрать монтажное исполнение (IM) в зависимости от способа крепления двигателя к оборудованию. Необходимо обеспечить надежное крепление и центровку вала.
Защита: Для защиты двигателя от перегрузок, коротких замыканий, перегрева и других аварийных ситуаций рекомендуется использовать соответствующие защитные устройства, такие как автоматические выключатели, тепловые реле, устройства защиты двигателя (УЗД), устройства плавного пуска или частотные преобразователи.
Подключение: Подключение двигателя должно выполняться квалифицированным персоналом в соответствии с правилами электробезопасности. Необходимо правильно соединить обмотки двигателя (звезда или треугольник) в зависимости от напряжения сети.
Обслуживание: Регулярное техническое обслуживание (осмотр, чистка, смазка подшипников, проверка состояния изоляции) продлит срок службы двигателя.
