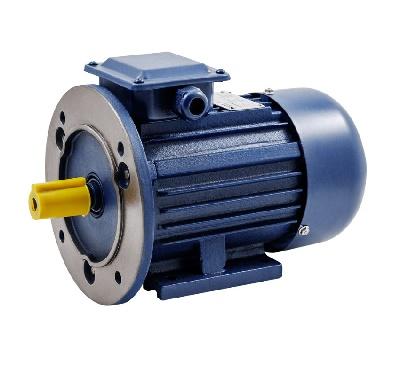

Электродвигатель АИР90L2 3 кВт 3000 об/мин — это трехфазный асинхронный двигатель с короткозамкнутым ротором, широко применяемый в различных отраслях промышленности. Он используется для привода механизмов, требующих высокой скорости вращения, таких как насосы, вентиляторы, компрессоры, станки, конвейеры и другое промышленное оборудование.
Основные технические характеристики:
Мощность (P): 3 кВт (киловатта)
Частота вращения (n): 3000 об/мин (оборотов в минуту) — это синхронная частота вращения. Фактическая частота вращения обычно немного ниже (примерно 2850-2900 об/мин) из-за скольжения ротора.
Напряжение (U): 220/380 В (воль) — трехфазное. Двигатель может быть подключен к сети 220 В по схеме «треугольник» (Δ) или к сети 380 В по схеме «звезда» (Y). Встречаются также варианты 380/660 В.
Тип: асинхронный, трехфазный, с короткозамкнутым ротором.
Серия: АИР — общепромышленная серия асинхронных двигателей, соответствующая стандартам ГОСТ.
Габарит (высота оси вращения): 90 мм. Этот параметр определяет габаритные размеры двигателя и его посадочные места.
Длина сердечника: L. Существуют и другие варианты (S, M и т. д.), влияющие на габариты и характеристики. "L" означает длинный сердечник.
Число полюсов: 2. Это определяет синхронную частоту вращения (50 Гц * 60 сек/мин / (количество пар полюсов) = 3000 об/мин).
Монтажное исполнение: IM 1081 (на лапах), IM 2081 (фланец), IM 2181 (комбинированное — лапы и фланец) и другие. Определяет способ крепления двигателя к механизму.
Степень защиты (IP): IP54 (защита от пыли и брызг воды), иногда встречается IP55 (защита от струй воды).
КПД (η - коэффициент полезного действия): обычно в диапазоне 81-83%. Значение КПД может незначительно отличаться в зависимости от производителя.
Cos φ (коэффициент мощности): обычно в диапазоне 0,85-0,87.
Вес: примерно 19-28 кг (зависит от исполнения и производителя). Разница в весе может быть существенной, в зависимости от материала корпуса (чугун или алюминий) и других конструктивных особенностей.
Расшифровка маркировки АИР 90 L2:
АИР: Серия асинхронных электродвигателей.
90: Высота оси вращения в миллиметрах.
L: Длина сердечника.
2: Количество полюсов.
Другие важные технические параметры (примерные, могут незначительно отличаться у разных производителей):
Номинальный ток (Iн): ≈ 6,3-6,6 А при 380 В.
Пусковой ток (Iп): ≈ 7 x Iн (семикратный номинальный ток).
Отношение пускового момента к номинальному (Мп/Мн): ≈ 2,2-2,3.
Отношение максимального момента к номинальному (Mmax/Мн): ≈ 2,3-2,6.
Диаметр вала: 24 мм.
Момент инерции: ≈ 0,0024 кг/м².
Уровень шума: ≈ 76 дБ(А).
Особенности и преимущества:
Простая и надежная конструкция.
Высокий КПД.
Возможность продолжительной работы (режим S1).
Устойчивость к кратковременным перегрузкам.
Простота пуска и обслуживания.
Широкая распространенность и доступность.
Области применения (с примерами):
Насосы: Центробежные насосы для водоснабжения, отопления, ирригации, перекачивания химических жидкостей.
Вентиляторы: Осевые и радиальные вентиляторы для систем вентиляции, кондиционирования, охлаждения, сушки.
Компрессоры: Поршневые и винтовые компрессоры для сжатия воздуха и других газов.
Станки: Металло- и деревообрабатывающие станки, где требуется высокая скорость вращения шпинделя.
Конвейеры: Ленточные, роликовые, цепные конвейеры для транспортировки грузов.
Рекомендации по выбору и эксплуатации:
Выбор: При выборе двигателя необходимо учитывать требуемую мощность, частоту вращения, напряжение сети, условия эксплуатации (температура, влажность, запыленность), характер нагрузки (постоянная, переменная, ударная) и режим работы.
Монтаж: Важно правильно выбрать монтажное исполнение, соответствующее способу крепления двигателя к оборудованию. Необходимо обеспечить надежное крепление и центровку вала.
Защита: Для защиты двигателя от перегрузок, коротких замыканий, перегрева и других аварийных ситуаций рекомендуется использовать соответствующие защитные устройства, такие как автоматические выключатели, тепловые реле, устройства защиты двигателя (УЗД), устройства плавного пуска или частотные преобразователи.
Подключение: Подключение двигателя должно выполняться квалифицированным персоналом в соответствии с правилами электробезопасности. Необходимо правильно соединить обмотки двигателя (звезда или треугольник) в зависимости от напряжения сети.
Обслуживание: Регулярное техническое обслуживание (осмотр, чистка, смазка подшипников, проверка состояния изоляции) продлит срок службы двигателя.
