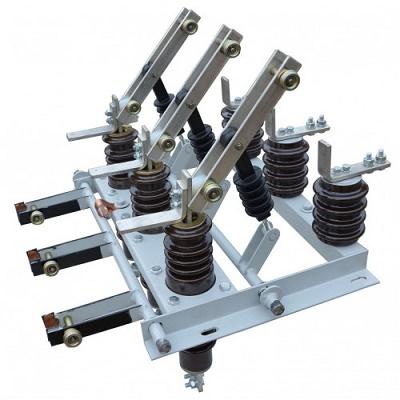

Разъединитель РВФЗ-10/630

Разъединитель РВФЗ-10/630 — это трехполюсный высоковольтный разъединитель внутренней установки, предназначенный для отключения и включения обесточенных участков электрических цепей высокого напряжения 10кВ. Он также используется для создания видимого разрыва в цепи, что необходимо для обеспечения безопасности при проведении ремонтных работ.

Основные характеристики:

• Тип: РВФЗ (разъединитель высоковольтный фигурный с заземляющими ножами)
• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип установки: Внутренняя
• Наличие заземляющих ножей: Да
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, работа в закрытых помещениях с искусственной вентиляцией)
• Привод: Ручной (рычажный)
• Габаритные размеры: Размеры могут незначительно отличаться в зависимости от производителя. В среднем:
  • Высота: 450 мм
  • Ширина: 510 мм
  • Длина: 1045 мм

Функции и назначение:

• Отключение и включение обесточенных участков цепи высокого напряжения.
• Создание видимого разрыва для безопасного проведения работ.
• Заземление отключенных участков цепи с помощью заземляющих ножей.

Конструктивные особенности:

• Разъединитель имеет фигурную конструкцию, обеспечивающую надежное разъединение контактов.
• Оснащен заземляющими ножами для безопасного заземления отключенных участков.
• Привод разъединителя — ручной рычажный, обеспечивающий простое и надежное управление.

Области применения:

• Распределительные устройства 10 кВ.
• Трансформаторные подстанции.
• Электроустановки промышленных предприятий.

Дополнительные сведения:

• Разъединители РВФЗ-10/630 соответствуют требованиям ГОСТ и другим нормативным документам.
• Важно учитывать, что существуют разные исполнения разъединителя, и они могут отличаться количеством заземлителей.
• При выборе разъеденителя, нужно обращать внимание на климатическое исполнение, так как от этого зависит его работоспособность в различных условиях.
• При установке и эксплуатации разъединителя необходимо соблюдать требования техники безопасности.
• Разъединители РВФЗ, по конструкции, принципу действия и назначению аналогичны разъединителям РВФ-10/630.
