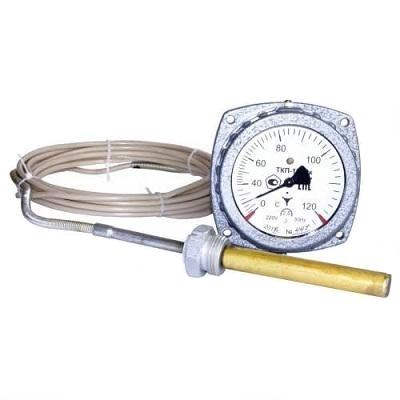

Термометр ТКП-100Эк

Термометр ТКП-100Эк М1 — это манометрический показывающий электроконтактный термометр. Это означает, что он измеряет температуру, отображает её на шкале и имеет функцию сигнализации при достижении заданных значений. Он предназначен для измерения температуры различных жидкостей и газов, неагрессивных к материалу термобаллона.

Основные характеристики и особенности:

• Тип: Манометрический, конденсационный, электроконтактный.
• Принцип действия: Основан на зависимости давления насыщенных паров заполняющего термосистему вещества от температуры. Изменение температуры вызывает изменение давления, которое передается на показывающий прибор и вызывает замыкание/размыкание электрических контактов.
• Диаметр корпуса: 100 мм.
• Класс точности: 1,5 или 2,5.
• Степень защиты: IP40.
• Разрывная мощность контактов: Обычно 30 В·А.
• Напряжение внешних коммутируемых цепей: 220 В, 50 Гц.
• Диапазоны измерений: Различные в зависимости от модификации:
  • -25…+75 °C
  • 0…+100 °C (наиболее распространенный)
  • 0…+120 °C
  • +100…+200 °C
  • +200…+300 °C
• Материал термобаллона: Латунь ЛС59-1 или нержавеющая сталь 12Х18Н10Т.
• Длина соединительного капилляра: От 1,6 до 16 метров (иногда до 25 м).
• Длина погружения термобаллона: От 125 до 400 мм (в зависимости от модификации).
• Диаметр термобаллона: 12 или 16 мм.

Функции сигнализации:

Электроконтактное устройство термометра ТКП-100Эк обеспечивает коммутацию электрических цепей при достижении заданных значений температуры. Это позволяет использовать его для:

• Сигнализации о достижении предельных температур: Предупреждение о перегреве или переохлаждении.
• Автоматического управления технологическими процессами: Включение/выключение нагревательных/охладительных устройств, насосов, клапанов и других исполнительных механизмов.
• Блокировки оборудования при аварийных ситуациях.

Применение:

Термометры ТКП-100Эк широко применяются в различных отраслях промышленности, таких как:

• Системы отопления и водоснабжения.
• Энергетика.
• Пищевая промышленность.
• Химическая промышленность.
• Машиностроение.

Преимущества:

• Наглядная индикация температуры.
• Надежность и простота конструкции.
• Функция сигнализации для автоматизации.
• Различные варианты исполнения по диапазону измерений и длине капилляра.

Как выбрать:

При выборе термометра ТКП-100Эк необходимо учитывать следующие параметры:

• Диапазон измеряемых температур: Определите минимальную и максимальную температуру.
• Длина капилляра: Выберите длину, достаточную для соединения термобаллона с местом установки показывающего прибора.
• Длина и диаметр термобаллона: Зависят от условий эксплуатации и глубины погружения в измеряемую среду.
• Материал термобаллона: Выбирайте материал, устойчивый к воздействию измеряемой среды.
• Необходимый класс точности: Определяет допустимую погрешность измерений.

Важные моменты:

• При заказе необходимо указывать диапазон измерений, длину капилляра, длину и диаметр термобаллона, материал термобаллона и другие необходимые параметры.
• Существуют аналоги, например ТГП-100Эк-М1 (с газовым заполнением), которые могут иметь несколько иные характеристики.
