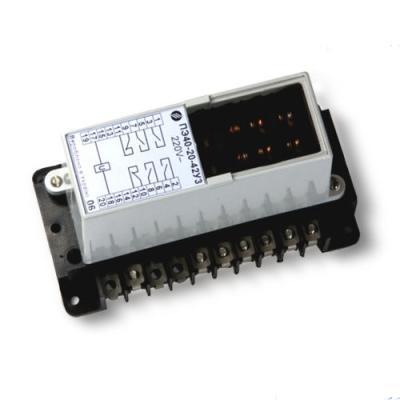

Реле ПЭ-43 — это электромагнитное промежуточное реле постоянного тока с удерживающей обмоткой и повышенным быстродействием. Оно является разновидностью реле серии ПЭ и предназначено для использования в схемах защиты, управления и автоматики, где требуется как фиксация состояния после снятия управляющего сигнала, так и минимальное время срабатывания.
Основные характеристики реле ПЭ-43:
Назначение: Коммутация электрических цепей управления постоянного тока, гальваническая развязка цепей, фиксация состояния (удержание) после снятия управляющего сигнала, быстрое срабатывание.
Род тока: Постоянный (DC).
Номинальное напряжение: От 24 до 230 В DC (наиболее распространены 24, 48, 110 и 220 В).
Количество контактов: Различные варианты, обычно от 2 до 8 контактов в различных комбинациях замыкающих (з) и размыкающих (р).
Время срабатывания:Не более 0,011 секунды.
Удерживающая обмотка: Обеспечивает фиксацию состояния реле. Ток удерживающей обмотки значительно меньше тока основной обмотки.
Порог срабатывания: 0,6-0,7 от номинального напряжения (Uном).
Порог отпускания: Не менее 0,2 от Uном.
Коммутационная износостойкость: Не менее 100 000 циклов (механическая) и не менее 10 000 циклов (электрическая).
Климатическое исполнение: У и Т, категория размещения 3 по ГОСТ 15150-69 (умеренный и тропический климат). Также подходят для УХЛ (умеренный и холодный климат) в закрытых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
Диапазон рабочих температур: От -40 до +55 °C.
Виброустойчивость: Выдерживают вибрации в диапазоне частот до 15 Гц с ускорением 3g; в диапазоне до 100 Гц — 1g.
Применение реле ПЭ-43:
ПЭ-43 применяется в схемах, где требуется сочетание быстрого срабатывания и фиксации состояния:
Быстродействующие защиты в цепях постоянного тока.
Схемы блокировок и защит с высокими требованиями к быстродействию.
Системы автоматического управления, где необходимо быстрое и надежное удержание промежуточных состояний.
Специализированные промышленные установки, требующие быстрого реагирования и фиксации состояния исполнительных механизмов.
Модификации реле ПЭ-43:
Как и другие реле серии ПЭ, ПЭ-43 может иметь различные модификации, отличающиеся количеством и типом контактов, номинальным напряжением и другими параметрами. Часто встречается обозначение ПЭ-43-М, которое может указывать на модернизированное исполнение.
Как выбрать реле ПЭ-43:
При выборе реле необходимо учитывать:
Номинальное напряжение катушки: Должно соответствовать напряжению цепи управления.
Количество и тип контактов: В зависимости от схемы подключения.
Необходимость удержания: Это ключевой фактор при выборе ПЭ-43.
Требуемое быстродействие: ПЭ-43 выбирают, когда требуется высокая скорость срабатывания в цепях постоянного тока с удержанием.
Условия эксплуатации: Температура, вибрации и другие факторы окружающей среды.
