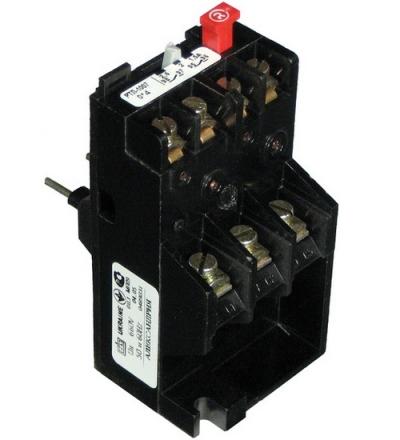

Реле РТЛ-1001 (0,1-0,17А)

Реле РТЛ-1001 — это тепловое реле, предназначенное для защиты трехфазных асинхронных электродвигателей от перегрузок по току недопустимой продолжительности, а также от асимметрии токов в фазах и выпадения одной из фаз. Оно входит в серию тепловых реле РТЛ, выпускаемых различными производителями, например, компанией "ЭТАЛ".

Основные функции реле РТЛ-1001:

• Защита от перегрузки: Реле отключает двигатель при превышении допустимого тока, предотвращая его перегрев и повреждение.
• Защита от асимметрии токов (перекоса фаз): Реле реагирует на неравномерное распределение токов между фазами, которое может возникнуть из-за обрыва одной из фаз или других неисправностей.
• Защита от выпадения фазы: Реле отключает двигатель при исчезновении тока в одной из фаз.

Принцип работы:

Работа теплового реле основана на тепловом воздействии тока, протекающего через нагревательные элементы реле. Эти элементы нагревают биметаллические пластины, которые при достижении определенной температуры изгибаются и размыкают контакты, отключая двигатель от сети. Время срабатывания реле зависит от величины тока перегрузки: чем больше ток, тем быстрее срабатывает защита. Эта зависимость обратно пропорциональна и называется время-токовой характеристикой.

Технические характеристики реле РТЛ-1001:

• Диапазон регулирования тока несрабатывания: 0,1 - 0,17 А. Это означает, что реле срабатывает при токе, превышающем установленное значение в этом диапазоне. Регулировка осуществляется с помощью поворотного регулятора на корпусе реле.
• Номинальный ток контактов: Определяется типом пускателя, с которым используется реле. РТЛ-1001 обычно используется с пускателями на номинальный ток 10, 16 и 25 А. Важно отметить, что номинальный ток контактов реле должен быть не меньше номинального тока пускателя.
• Номинальное напряжение: до 660 В переменного тока частотой 50/60 Гц.
• Количество полюсов: 3 (для защиты трехфазных двигателей).
• Количество контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ). Эти контакты используются для коммутации цепей управления пускателем или для сигнализации о срабатывании защиты.
• Потребляемая мощность одним полюсом: около 2 Вт.
• Габариты: 44×56×90 мм.
• Масса: около 0,125 кг.
• Степень защиты: IP20.
• Климатическое исполнение: УХЛ4 или О4 (в зависимости от исполнения) – для умеренного и тропического климата соответственно.

Совместимость с пускателями:

Реле РТЛ-1001 предназначено для установки на магнитные пускатели различных серий, например, ПМЛ, ПМА, ПМ12 и другие. Крепление осуществляется непосредственно на пускатель. Важно правильно подобрать реле в соответствии с номинальным током пускателя и защищаемого двигателя. Информацию о совместимости можно найти в технической документации на пускатель и реле.

Выбор реле РТЛ:

При выборе теплового реле РТЛ необходимо учитывать следующие параметры:

• Номинальный ток защищаемого двигателя (Iном): Ток несрабатывания реле (уставка) должен быть немного больше номинального тока двигателя. Обычно уставка выбирается в пределах 1,1-1,25 Iном.
• Номинальный ток пускателя: Реле должно быть совместимо с используемым пускателем по габаритам и способу крепления.
• Условия эксплуатации: Температура окружающей среды, влажность и другие факторы могут влиять на работу реле. При повышенных температурах окружающей среды рекомендуется выбирать реле с меньшей уставкой.
• Время-токовая характеристика: Необходимо учитывать время-токовую характеристику реле, чтобы обеспечить надежную защиту двигателя при различных режимах работы.

Преимущества тепловых реле РТЛ:

• Простая конструкция и надежность.
• Не требуют дополнительного источника питания.
• Относительно низкая стоимость.
• Широкий диапазон регулирования тока уставки.

Важно:

• Перед установкой и эксплуатацией реле необходимо ознакомиться с технической документацией.
• Установка и подключение реле должны выполняться квалифицированным персоналом в соответствии с правилами электробезопасности.
• Периодически рекомендуется проверять работоспособность реле путем имитации перегрузки.

Примеры применения:

Реле РТЛ-1001 широко используется в различных отраслях промышленности и в быту для защиты электродвигателей малой и средней мощности, например, в:

• Насосах.
• Вентиляторах.
• Компрессорах.
• Станках.
• Конвейерах.
• Другом промышленном и бытовом оборудовании.

В заключение, реле РТЛ-1001 является простым, надежным и доступным средством защиты электродвигателей от перегрузок и других аварийных режимов. Правильный выбор и установка реле обеспечивают длительную и безаварийную работу оборудования.
