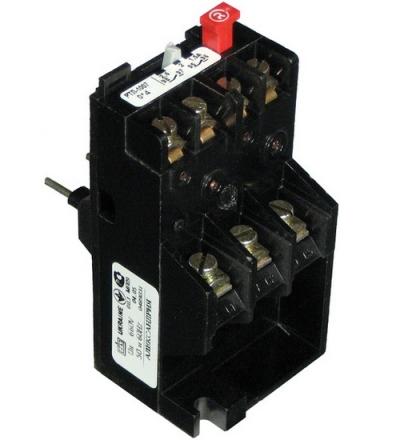

Реле РТЛ-1005 (0,61-1,0А)

Реле РТЛ-1005 — это тепловое реле, предназначенное для защиты трехфазных асинхронных электродвигателей от перегрузок по току недопустимой продолжительности, а также от асимметрии токов в фазах и выпадения (обрыва) одной из фаз. Оно входит в серию тепловых реле РТЛ, выпускаемых различными производителями, например, компанией "ЭТАЛ".

Основные функции реле РТЛ-1005:

• Защита от перегрузки: Отключает двигатель при превышении допустимого тока, предотвращая его перегрев и повреждение обмоток.
• Защита от асимметрии токов (перекоса фаз): Реагирует на неравномерное распределение токов между фазами, которое может возникнуть из-за обрыва одной из фаз, неисправности обмоток двигателя или других причин.
• Защита от выпадения фазы (обрыва фазы): Отключает двигатель при полном отсутствии тока в одной из фаз.

Принцип работы:

Работа теплового реле РТЛ основана на тепловом воздействии тока, протекающего через нагревательные элементы реле. Эти элементы нагревают биметаллические пластины. При достижении определенной температуры биметаллическая пластина изгибается и воздействует на механизм расцепления, размыкая контакты реле. Размыкание контактов реле приводит к отключению катушки магнитного пускателя, который, в свою очередь, отключает двигатель от сети. Время срабатывания реле обратно пропорционально величине тока перегрузки: чем больше ток, тем быстрее срабатывает защита. Эта зависимость называется время-токовой характеристикой.

Технические характеристики реле РТЛ-1005:

• Диапазон регулирования тока несрабатывания (уставка): 0,61 - 1,00 А. Это означает, что реле срабатывает при токе, превышающем установленное значение в этом диапазоне. Регулировка осуществляется с помощью поворотного регулятора на корпусе реле.
• Номинальный ток контактов: Определяется типом пускателя, с которым используется реле. РТЛ-1005 обычно используется с пускателями на номинальный ток 10, 16 и 25 А. Важно, чтобы номинальный ток контактов реле был не меньше номинального тока пускателя.
• Номинальное напряжение: до 660 В переменного тока частотой 50/60 Гц.
• Количество полюсов: 3 (для защиты трехфазных двигателей).
• Количество контактов: 1 замыкающий (НО - нормально разомкнутый) + 1 размыкающий (НЗ - нормально замкнутый). Эти контакты используются для коммутации цепей управления пускателем (например, для отключения катушки пускателя) или для сигнализации о срабатывании защиты.
• Потребляемая мощность одним полюсом: около 2 Вт.
• Габариты: 44×56×90 мм.
• Масса: около 0,125 кг.
• Степень защиты: IP00 (защита от попадания твердых частиц размером более 12,5 мм, отсутствует защита от воды). Реле предназначено для установки в защищенный шкаф.
• Климатическое исполнение: УХЛ4 или О4 (в зависимости от исполнения) – для умеренного и тропического климата соответственно.

Совместимость с пускателями:

Реле РТЛ-1005 предназначено для установки на магнитные пускатели различных серий, например, ПМЛ, ПМА, ПМ12 и другие. Крепление осуществляется непосредственно на пускатель. Важно правильно подобрать реле в соответствии с номинальным током пускателя и защищаемого двигателя. Информацию о совместимости можно найти в технической документации на пускатель и реле.

Выбор реле РТЛ (в том числе РТЛ-1005):

При выборе теплового реле РТЛ необходимо учитывать следующие параметры:

• Номинальный ток защищаемого двигателя (Iном): Ток несрабатывания реле (уставка) должен быть немного больше номинального тока двигателя. Обычно уставка выбирается в пределах 1,1-1,25 Iном. Для РТЛ-1005, с диапазоном 0,61-1,00 А, это означает, что оно подходит для двигателей с номинальным током примерно от 0,55 до 0,91 А.
• Номинальный ток пускателя: Реле должно быть совместимо с используемым пускателем по габаритам и способу крепления.
• Условия эксплуатации: Температура окружающей среды, влажность и другие факторы могут влиять на работу реле. При повышенных температурах окружающей среды рекомендуется выбирать реле с меньшей уставкой, так как нагрев биметаллических пластин будет происходить быстрее.
• Время-токовая характеристика: Необходимо учитывать время-токовую характеристику реле, чтобы обеспечить надежную защиту двигателя при различных режимах работы, включая пуск и установившийся режим.

Преимущества тепловых реле РТЛ:

• Простая конструкция и высокая надежность.
• Не требуют дополнительного источника питания.
• Относительно низкая стоимость.
• Широкий диапазон регулирования тока уставки (в пределах всей серии РТЛ).

Важно:

• Перед установкой и эксплуатацией реле необходимо ознакомиться с технической документацией.
• Установка и подключение реле должны выполняться квалифицированным персоналом в соответствии с правилами электробезопасности.
• Периодически рекомендуется проверять работоспособность реле путем имитации перегрузки (например, с помощью тестовой кнопки, если она предусмотрена конструкцией пускателя).

Примеры применения:

Реле РТЛ-1005 используется для защиты электродвигателей, применяемых в:

• Насосах.
• Вентиляторах.
• Компрессорах.
• Станках.
• Конвейерах.
• Другом промышленном и бытовом оборудовании, где требуется защита от перегрузки по току в диапазоне 0,55-0,91 А.

В заключение, реле РТЛ-1005 является простым, надежным и доступным средством защиты электродвигателей от перегрузок и других аварийных режимов. Правильный выбор и установка реле обеспечивают длительную и безаварийную работу оборудования.
