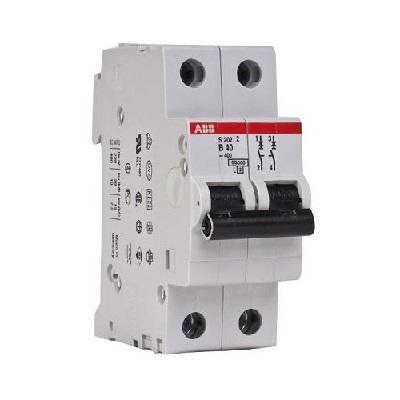

Автомат ABB S202 C6 2p 6А

Автоматический выключатель ABB S202 C6 2р 6A — это двухполюсный автоматический выключатель из серии System pro M compact от компании ABB, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Он широко используется в бытовых, коммерческих и промышленных электроустановках для защиты цепей с небольшим потреблением тока, например, цепей освещения.

Расшифровка обозначения:

• S202: Серия автоматических выключателей System pro M compact. Это модульные автоматические выключатели, предназначенные для установки на DIN-рейку.
• C6: Характеристика срабатывания (тип C) и номинальный ток (6 А).
  • Характеристика C: Означает, что автомат срабатывает при токах, превышающих номинальный ток в 5-10 раз. Это делает его подходящим для защиты цепей с умеренными пусковыми токами, например, для освещения, розеток, бытовой техники малой мощности.
  • 6 А: Номинальный ток, при котором автомат длительно пропускает ток без срабатывания. Превышение этого тока приводит к срабатыванию защиты от перегрузки.
• 2р: Количество полюсов — 2. Это означает, что автомат разрывает два проводника (фазный и нулевой в однофазной сети или две фазы в трехфазной).
• 6A: Повторное указание номинального тока 6 А.

Основные технические характеристики:

• Номинальный ток (In): 6 А
• Характеристика срабатывания: C
• Количество полюсов: 2 (2P)
• Отключающая способность (Icn): 6 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить.
• Номинальное напряжение (Un): 230/400 В AC (переменного тока)
• Частота сети: 50/60 Гц
• Сечение подключаемых проводов: до 35 мм² (хотя для 6А обычно используются провода сечением 1,5-2,5 мм²)
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм)
• Соответствие стандартам: IEC/EN 60898-1

Принцип работы:

Автоматический выключатель ABB S202 C6 2р 6A обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), который размыкает цепь.
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, который мгновенно размыкает цепь.

Области применения:

• Защита цепей освещения.
• Защита розеточных групп с небольшим количеством потребителей.
• Защита цепей управления и сигнализации.

Преимущества:

• Надежная защита от перегрузок и коротких замыканий.
• Высокое качество и долговечность от известного производителя ABB.
• Простой и быстрый монтаж на DIN-рейку.
• Компактные размеры.

Важные моменты при выборе:

• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников. Неправильный выбор может привести к перегреву проводки, пожару или ложным срабатываниям автомата. Для цепей освещения с лампами накаливания или светодиодными лампами обычно достаточно 6А.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата и длине линии. Для 6А обычно достаточно медного провода сечением 1,5 мм².
• Консультация с электриком: Рекомендуется обратиться к квалифицированному электрику для правильного подбора, установки и проверки работоспособности автоматического выключателя.
