Автомат ABB S203 C1

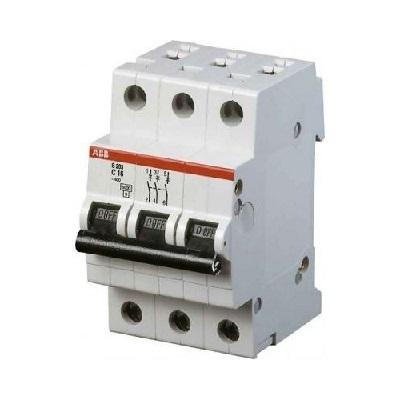

Автоматический выключатель ABB S203 C1 1A — это трехполюсный автоматический выключатель (автомат) из серии System pro M compact от компании ABB, предназначенный для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Он используется в электроустановках, где требуется защита цепей с низким потреблением тока, например, в цепях управления, сигнализации, а также для защиты маломощных трехфазных потребителей.

Расшифровка обозначения:

• S203: Серия автоматических выключателей System pro M compact. Это модульные автоматические выключатели, предназначенные для установки на DIN-рейку. Цифра "3" указывает на количество полюсов.
• C1: Характеристика срабатывания (тип C) и номинальный ток (1 А).
  • Характеристика C: Означает, что автомат срабатывает при токах, превышающих номинальный ток в 5-10 раз. Это делает его подходящим для защиты цепей с умеренными пусковыми токами.
  • 1 А: Номинальный ток, при котором автомат длительно пропускает ток без срабатывания. Превышение этого тока приводит к срабатыванию защиты от перегрузки. 1А — это очень низкий номинальный ток, поэтому такие автоматы применяются для защиты цепей с очень малым потреблением, где использование автоматов с большим номинальным током недопустимо.
• 1A: Повторное указание номинального тока 1 А.

Основные технические характеристики:

• Номинальный ток (In): 1 А
• Характеристика срабатывания: C
• Количество полюсов: 3 (3P)
• Отключающая способность (Icn): 6 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить.
• Номинальное напряжение (Un): 400 В AC (переменного тока) - Важно отметить, что данный автомат предназначен для трехфазных сетей, поэтому номинальное напряжение 400В.
• Частота сети: 50/60 Гц
• Сечение подключаемых проводов: до 35 мм² (но для 1А используются провода значительно меньшего сечения, обычно 0,75-1,5 мм²)
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм)
• Соответствие стандартам: IEC/EN 60898-1

Принцип работы:

Автоматический выключатель ABB S203 C1 1A обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), который размыкает цепь.
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, который мгновенно размыкает цепь.

Области применения:

• Защита цепей управления трехфазными двигателями малой мощности.
• Защита цепей питания датчиков и исполнительных механизмов в системах автоматизации.
• Защита цепей сигнализации и контроля.
• Защита цепей питания маломощных трехфазных потребителей.

Преимущества:

• Надежная защита от перегрузок и коротких замыканий.
• Высокое качество и долговечность от известного производителя ABB.
• Простой и быстрый монтаж на DIN-рейку.
• Компактные размеры.

Важные моменты при выборе:

• Количество полюсов: Убедитесь, что вам нужен именно трехполюсный автомат (S203).
• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата и длине линии.
• Консультация с электриком: Рекомендуется обратиться к квалифицированному электрику для правильного подбора, установки и проверки работоспособности автоматического выключателя.
