Автомат ABB S203 C10

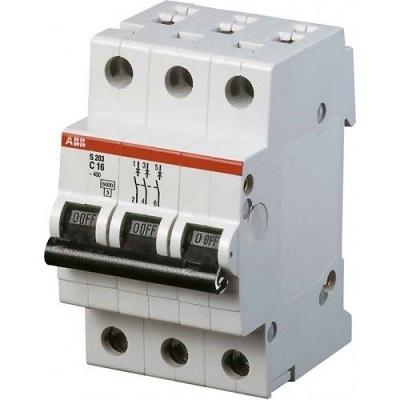

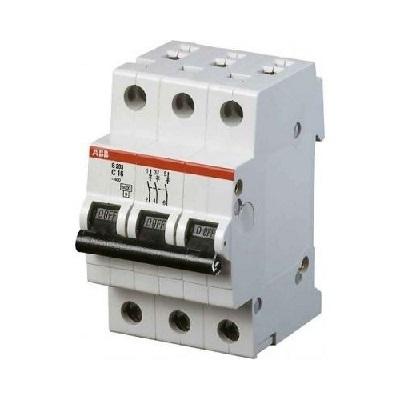

Автоматический выключатель ABB S203 C10 10A — это трехполюсный автоматический выключатель (автомат) из серии System pro M compact от компании ABB, предназначенный для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Он используется в различных электроустановках, где требуется защита цепей с номинальным током 10 А.

Расшифровка обозначения:

• S203: Серия автоматических выключателей System pro M compact. Это модульные автоматы, устанавливаемые на DIN-рейку. Цифра "3" указывает на трехполюсное исполнение.
• C10: Характеристика срабатывания (тип C) и номинальный ток (10 А).
  • Характеристика C: Автомат срабатывает при токах, превышающих номинальный в 5-10 раз (в данном случае от 50 до 100 А). Характеристика C подходит для защиты цепей с умеренными пусковыми токами, таких как освещение, розетки, бытовая техника и некоторые типы электродвигателей.
  • 10 А: Номинальный ток, который автомат пропускает длительно без срабатывания. Превышение этого тока приводит к срабатыванию тепловой защиты от перегрузки.
• 10A: Повторное указание номинального тока 10 А.

Основные технические характеристики:

• Номинальный ток (In): 10 А
• Характеристика срабатывания: C
• Количество полюсов: 3 (3P)
• Отключающая способность (Icn): 6 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить. Для большинства бытовых и коммерческих применений этого достаточно.
• Номинальное напряжение (Un): 400 В AC (переменного тока). Важно: этот автомат предназначен для трехфазных сетей.
• Частота сети: 50/60 Гц
• Сечение подключаемых проводов: до 35 мм² (но для 10 А обычно используются провода сечением 1,5-4 мм², в зависимости от длины линии и способа прокладки).
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм). Для установки в распределительный щит.
• Соответствие стандартам: IEC/EN 60898-1

Принцип работы:

Автоматический выключатель ABB S203 C10 10A обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), размыкая цепь.
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, мгновенно размыкая цепь.

Области применения:

• Защита трехфазных цепей освещения.
• Защита трехфазных розеточных групп.
• Защита цепей питания маломощных трехфазных электродвигателей и другого оборудования.
• Распределительные щиты в жилых, коммерческих и промышленных зданиях.

Преимущества:

• Надежная защита от перегрузок и коротких замыканий.
• Высокое качество и долгий срок службы от известного производителя ABB.
• Простой и быстрый монтаж на DIN-рейку.
• Компактные размеры.

Важные моменты при выборе:

• Количество полюсов: Убедитесь, что вам нужен именно трехполюсный автомат (S203) для трехфазной сети.
• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников. Неправильный выбор может привести к перегреву проводки, пожару или ложным срабатываниям автомата.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата, длине линии и способу прокладки.
• Консультация с электриком: Настоятельно рекомендуется обратиться к квалифицированному электрику для правильного подбора, установки и проверки работоспособности автоматического выключателя. Работа с электричеством требует специальных знаний и навыков.
