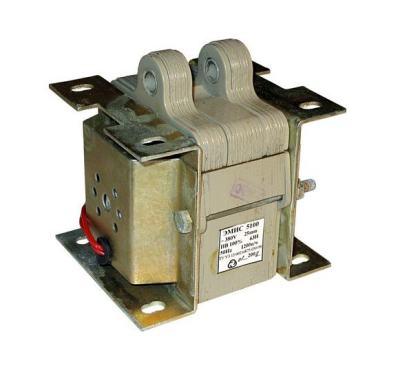

Электромагнит ЭМИС-6100

Электромагнит ЭМИС-6100 — это тянущий электромагнит переменного тока, предназначенный для дистанционного управления различными механизмами в промышленном оборудовании. Он широко применяется в станках, прессах, подъемно-транспортной технике, а также для управления клапанами, задвижками и тормозными системами.

---



Устройство и принцип работы



ЭМИС-6100 состоит из катушки с обмоткой, сердечника и якоря. При подаче переменного тока на катушку, вокруг неё возникает электромагнитное поле, которое притягивает якорь. Движение якоря приводит в действие подключенный к нему механизм. Когда ток отключается, якорь возвращается в исходное положение под действием возвратной пружины или силы тяжести.



Технические характеристики



• Назначение: Тянущий электромагнит.

• Номинальное тяговое усилие: 63-100 Н.

• Номинальный ход якоря: 25-30 мм.

• Номинальное напряжение: 110, 127, 220, 380 В.

• Частота сети: 50 Гц.

• Режим работы:

  • ПВ (продолжительность включения) 100% (продолжительный режим).

  • ПВ 40% (повторно-кратковременный режим).

• Степень защиты: IP20.

• Климатическое исполнение: У3 (умеренный климат).



Обозначение



Расшифровка маркировки ЭМИС-6100:

• ЭМИС — серия электромагнита.

• 6 — типоразмер.

• 1 — исполнение, указывает на тянущее действие.

• 0 — режим работы.

• 0 — степень защиты (IP20).
