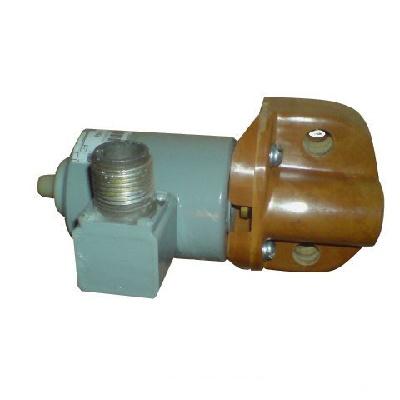

Вентиль (пневмовентиль) ВВ-32, ВВ-32Ш

Наличие: Есть в наличии

Цену уточняйте

Описание

Вентиль ВВ-32 и пневмовентиль ВВ-32Ш 24В - это, по сути, одно и то же устройство с небольшими модификациями. Оба предназначены для дистанционного управления потоками воздуха в пневматических системах. Рассмотрим подробнее:


Общее для ВВ-32 и ВВ-32Ш:

  • Назначение: Дистанционное включение и выключение подачи сжатого воздуха. Используются в пневмоприводах различного оборудования (станки, прессы, испытательные стенды, системы автоматизации и т.д.).
  • Принцип действия: Электромагнитный. При подаче напряжения на катушку электромагнита, сердечник втягивается, перемещая золотник, который открывает или закрывает проход для воздуха. При снятии напряжения пружина возвращает золотник в исходное положение.
  • Тип: Золотниковый, двухпозиционный (открыт/закрыт), нормально-закрытый (НЗ). Это значит, что при отсутствии напряжения на катушке клапан закрыт и воздух не пропускает.
  • Рабочая среда: Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433-80. Это важно, так как грязный воздух может повредить клапан.
  • Присоединение: Резьбовое (обычно трубная резьба).

Различия между ВВ-32 и ВВ-32Ш 24В:

Главное отличие - в исполнении электрической части, а именно в типе разъема и, возможно, наличии дополнительных элементов защиты или индикации:

  • ВВ-32: Часто подразумевает более "простую" версию, с клеммной колодкой для подключения проводов (под винт или, реже, под пайку) или разъёмом по старому стандарту. Может не иметь никаких дополнительных элементов.
  • ВВ-32Ш 24В:
    • "Ш" обычно обозначает наличие штепсельного разъема (соединителя) для подключения. Это упрощает монтаж и обслуживание, делает соединение более надежным и виброустойчивым, чем клеммная колодка. Тип разъема может быть разным (DIN 43650, 2РМ и др.) - это самый важный момент, который нужно уточнять при заказе!. Разъемы DIN 43650 (форма A, B или C) очень распространены для пневмораспределителей.
    • "24В" указывает на номинальное напряжение питания катушки электромагнита. Это ключевой параметр, который обязательно должен соответствовать напряжению в вашей системе управления. Существуют версии на 12В, 24В (постоянного тока DC или переменного тока AC), 110В AC, 220В AC. Неправильное напряжение приведет к выходу клапана из строя (либо катушка сгорит, либо не будет срабатывать).
    • Также буква "Ш" иногда (но не всегда!) может указывать на наличие дополнительных опций: светодиодного индикатора срабатывания, схемы защиты от перенапряжения (варистора) и т.п. Эти элементы повышают надежность и удобство использования, но обязательно уточняйте их наличие в технической документации или у продавца.

Ключевые характеристики, на которые нужно обратить внимание при выборе (и ВВ-32, и ВВ-32Ш):

  1. Номинальное напряжение (и род тока: AC/DC) катушки: 24В в данном случае, но нужно точно знать, какое напряжение используется в вашей системе.
  2. Тип разъема: Для ВВ-32Ш - критически важно. Уточняйте конкретный тип разъема (DIN 43650 форма A/B/C, 2РМ, и т.д.) Если у вас ответная часть разъема уже есть, нужно подбирать клапан с совместимым разъемом.
  3. Условный проход (Ду): Диаметр внутреннего проходного сечения клапана (в мм). Влияет на пропускную способность (расход воздуха). Для ВВ-32 часто встречается Ду 6, 10, 16, 20 мм (но могут быть и другие). Нужно подбирать Ду в соответствии с потребностями пневмосистемы. Слишком маленький Ду создаст большое сопротивление потоку, слишком большой - может быть излишним и более дорогим.
  4. Номинальное давление: Максимальное давление сжатого воздуха, на которое рассчитан клапан (обычно указывается в МПа или барах). Типичные значения: 0.63 МПа (6.3 бар), 1 МПа (10 бар), 1.6 МПа (16 бар). Рабочее давление в системе не должно превышать номинальное давление клапана.
  5. Присоединительная резьба: Тип и размер резьбы для подключения к пневмолинии (например, G1/4", G1/2", К1/4", К1/2").
  6. Климатическое исполнение: Диапазон рабочих температур и влажности, в которых клапан может эксплуатироваться (например, УХЛ4).
  7. Степень защиты (IP): Степень защиты корпуса от проникновения пыли и влаги (например, IP65). Важно для условий эксплуатации.
  8. Пропускная способность(Qn): Зависит от Ду и указывается в нормальных литрах в минуту (нл/мин) или м³/ч.

В итоге:

ВВ-32 и ВВ-32Ш 24В - это электромагнитные клапаны для управления сжатым воздухом. ВВ-32Ш 24В, скорее всего, имеет штепсельный разъем DIN 43650 и рассчитан на напряжение питания 24В. При выборе обязательно уточняйте все технические характеристики, особенно тип разъема, напряжение, условный проход и номинальное давление, чтобы клапан подходил к вашей пневмосистеме. Лучше всего смотреть техническую документацию на конкретную модель или консультироваться с продавцом.
