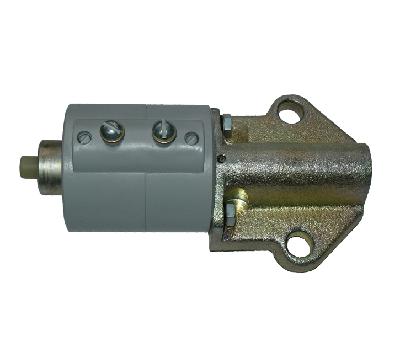

Вентиль (пневмовентиль) ВВ-34, ВВ-34Ш

Наличие: В наличии

Цену уточняйте

Описание

Вентиль ВВ-34 и ВВ-34Ш — это надежный включающий пневмовентиль с прямоходным якорем, предназначенный для дистанционного электрического управления потоками сжатого воздуха в различных пневматических системах.

Назначение

Электропневматические вентили ВВ-34 и ВВ-34Ш широко применяются для управления пневмоприводами различного технологического оборудования, в том числе:

тепловозы и другой подвижной состав железнодорожного транспорта
путевые машины
горнодобывающая техника
промышленные установки
тормозные системы железнодорожного, городского и автомобильного транспорта

Вентиль отвечает за подачу/перекрытие воздуха в исполнительные механизмы (жалюзи охлаждения, звуковые сигналы, песочницы, автосцепки, вентиляторы холодильников и др.).

Основные отличия моделей

ВВ-34 — стандартное исполнение с винтовым подключением катушки
ВВ-34Ш — исполнение с штепсельным разъёмом (тип РШ-ВШ / ШР20П4ЭШ8 + ШР20О4ЭШ8), что значительно упрощает монтаж, демонтаж и обслуживание

Конструкция

Вентиль состоит из двух основных частей:

Основание (корпус) с втулкой, сердечником и клапанами
Электромагнитный механизм (ярмо, катушка, прямоходный якорь)

При обесточенной катушке — проход воздуха закрыт (включающий тип). При подаче напряжения якорь перемещается, открывая впускной клапан и перекрывая выпускной.

Дополнительно оснащён кнопкой ручного включения для проверки работоспособности.

Основные технические характеристики

Параметр	Значение
Тип	Включающий, прямоходный якорь
Номинальное напряжение катушки	12, 24, 48, 50, 75, 110, 220 В пост. тока ~110 В, ~220 В (переменный ток)
Потребляемая мощность	≤ 20 Вт
Номинальное давление сжатого воздуха	0,5 МПа (5 кгс/см²)
Рабочий диапазон давления	0,35–0,85 МПа (чаще до 1,0 МПа)
Площадь проходного сечения впускного клапана	≈ 30 мм²
Площадь проходного сечения выпускного клапана	≈ 8–14 мм² (в зависимости от модификации)
Ход клапана	1 мм
Частота срабатываний	до 1200 включений/час
Механическая износостойкость	не менее 500 000–1 000 000 циклов
Температура окружающей среды	от –50°C до +65°C
Климатическое исполнение	У3 (иногда УХЛ)
Масса	≈ 1,2–1,6 кг (зависит от исполнения)
Габаритные размеры (ориентировочно)	145 × 80 × 80 мм

Преимущества

Высокая надёжность и долговечность в тяжёлых условиях эксплуатации
Нулевые утечки в современных модификациях
Возможность быстрой замены катушки без сброса давления в системе (в новых версиях)
Удобное штепсельное подключение в исполнении Ш
Широкий выбор напряжений катушки
Проверенная временем конструкция, успешно эксплуатируется десятилетиями на ж/д транспорте и в промышленности

Вентиля ВВ-34 и ВВ-34Ш — это современная замена устаревшим сериям ВВ-352 и функциональный аналог более новых линеек ВВ-351/352.

Идеальный выбор для производителей подвижного состава, ремонтных депо, промышленных предприятий и компаний, занимающихся обслуживанием железнодорожной и горнодобывающей техники.
