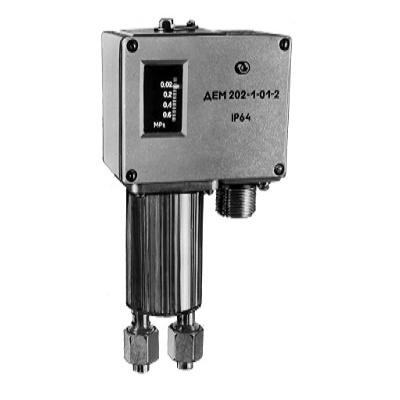

Датчик-реле давления ДЕМ 202

Датчик-реле давления ДЕМ 202 – это устройство, предназначенное для контроля давления в различных системах и механизмах, преимущественно в гидравлических и пневматических системах, а также в системах смазки. Он используется для сигнализации достижения заданного порога давления, путем замыкания или размыкания электрических контактов.

1. Назначение и область применения:

• Контроль давления: Основная функция ДЕМ 202 – это непрерывный мониторинг давления в системе.
• Сигнализация: При достижении установленного значения давления, датчик-реле выдает электрический сигнал, который может быть использован для:
  • Включения/выключения исполнительных механизмов (например, насосов, компрессоров, клапанов).
  • Световой или звуковой сигнализации для оповещения оператора.
  • Блокировки или аварийного останова оборудования.
• Области применения:
  • Гидравлические системы: Контроль давления в гидроприводах, прессах, станках, мобильной технике.
  • Пневматические системы: Контроль давления в пневмолиниях, пневмоинструменте, системах сжатого воздуха.
  • Системы смазки: Контроль давления масла в системах смазки промышленного оборудования, двигателей и редукторов.
  • Станкостроение: Интеграция в станочное оборудование для контроля рабочих параметров.
  • Автоматизация технологических процессов: В различных промышленных процессах, где необходимо контролировать и поддерживать заданный уровень давления.

2. Технические характеристики (Важно проверять конкретную модель и исполнение):

Технические характеристики могут варьироваться в зависимости от конкретного исполнения датчика-реле ДЕМ 202. Вот основные параметры, на которые следует обратить внимание:

• Диапазон давлений: ДЕМ 202 выпускается в различных диапазонах давлений. Нужно уточнить, какой диапазон подходит для вашей задачи. Диапазоны могут быть, например, от 0-2,5 МПа, 0-6 МПа, 0-10 МПа, 0-16 МПа, 0-25 МПа, 0-40 МПа, 0-60 МПа, 0-100 МПа. Выбор диапазона зависит от рабочего давления в системе.
• Погрешность: Указывает на точность срабатывания датчика. Обычно выражается в процентах от верхнего предела диапазона измерений.
• Гистерезис (зона нечувствительности): Разница между давлением срабатывания при повышении давления и давлением возврата в исходное состояние при понижении давления. Наличие гистерезиса предотвращает "дребезжание" контактов при колебаниях давления вблизи точки уставки.
• Тип электрического соединения: Обычно это кабельный ввод или разъем (например, DIN 43650). Указывается количество контактов и их тип (например, нормально разомкнутые (NO) или нормально замкнутые (NC)). Часто датчики имеют перекидной контакт, позволяющий использовать как нормально разомкнутый, так и нормально замкнутый контакт.
• Коммутируемая мощность (коммутационная способность контактов реле): Максимальный ток и напряжение, которые могут коммутироваться контактами реле без повреждения. Важно подобрать датчик с достаточной коммутационной способностью для вашей нагрузки. Указывается в амперах (А) и вольтах (В) для переменного и постоянного тока (например, 220В, 5А AC или 24В, 3А DC).
• Материал корпуса и мембраны: Обычно корпус изготавливается из стали или алюминиевого сплава. Материал мембраны зависит от диапазона давлений и рабочей среды (например, нержавеющая сталь, фторопласт). Важно учитывать совместимость материалов с рабочей средой.
• Присоединительная резьба (процессное присоединение): Резьбовое соединение для подключения датчика к системе. Наиболее распространены резьбы G1/4, G1/2, M12x1.5, M20x1.5 и другие стандарты. Выбор резьбы зависит от типа трубопровода или порта в системе.
• Степень защиты корпуса (IP рейтинг): Определяет степень защиты от пыли и влаги. Для промышленного применения обычно используется степень защиты IP65 и выше, что обеспечивает защиту от струй воды и пыли.
• Диапазон рабочей температуры: Указывает допустимый диапазон температур окружающей среды и рабочей среды, в котором датчик будет корректно работать. Обычно от -20°C до +80°C или шире.
• Напряжение питания (для некоторых типов): Хотя ДЕМ 202 обычно является механическим реле давления и не требует питания для работы основной функции сигнализации, некоторые исполнения могут иметь дополнительные функции (например, встроенный индикатор или электронную схему), которые требуют питания. В этом случае необходимо уточнить напряжение питания.
• Устойчивость к вибрации и ударам: Важный параметр для применения в условиях вибраций и механических воздействий.
• Регулировка уставки (порога срабатывания): Большинство моделей ДЕМ 202 имеют регулировку уставки, позволяющую пользователю настраивать давление срабатывания в пределах рабочего диапазона. Регулировка может быть внешней (с помощью винта или ручки) или внутренней.

3. Принцип работы:

Датчик-реле давления ДЕМ 202 работает по принципу механического воздействия давления на чувствительный элемент (мембрану или поршень).

1. Воздействие давления: Давление рабочей среды подается на чувствительный элемент датчика.
2. Деформация чувствительного элемента: Под воздействием давления мембрана или поршень деформируется.
3. Перемещение штока (плунжера): Деформация чувствительного элемента приводит к перемещению штока или плунжера внутри датчика.
4. Переключение микропереключателя (контактов реле): Перемещение штока воздействует на микропереключатель или группу контактов реле. При достижении установленного давления происходит резкое переключение контактов.
5. Сигнал: Замыкание или размыкание контактов реле формирует электрический сигнал, который используется для управления внешними устройствами или сигнализации.

4. Особенности монтажа и эксплуатации:

• Монтаж:
  • Датчик-реле давления ДЕМ 202 обычно устанавливается непосредственно в трубопровод или на штуцер в контролируемой системе с помощью резьбового соединения.
  • При монтаже необходимо обеспечить герметичность соединения, используя уплотнительные материалы, совместимые с рабочей средой.
  • Ориентация датчика в пространстве обычно не критична, но рекомендуется избегать установки чувствительным элементом вниз в условиях загрязнения рабочей среды.
  • Необходимо обеспечить доступ для обслуживания и регулировки уставки.
• Электрическое подключение:
  • Электрическое подключение осуществляется в соответствии со схемой, указанной на корпусе датчика или в технической документации.
  • Необходимо использовать кабели и разъемы, соответствующие условиям эксплуатации и степени защиты датчика.
  • Важно соблюдать полярность, если это указано в схеме подключения (для моделей с питанием).
  • При подключении нагрузки необходимо учитывать коммутационную способность контактов реле, чтобы избежать повреждения контактов или датчика.
• Настройка уставки (порога срабатывания):
  • Уставка давления срабатывания настраивается с помощью регулировочного винта или ручки, расположенных на корпусе датчика.
  • Настройка производится до начала эксплуатации или при изменении технологических параметров.
  • Для точной настройки рекомендуется использовать манометр для контроля текущего давления в системе и руководствоваться инструкцией по эксплуатации датчика.
  • После настройки уставки необходимо зафиксировать регулировочный винт, если это предусмотрено конструкцией.
• Техническое обслуживание:
  • Регулярно проверяйте датчик-реле на наличие механических повреждений, утечек рабочей среды и надежность электрических соединений.
  • Периодически проверяйте точность срабатывания датчика и, при необходимости, проводите калибровку или замену.
  • Соблюдайте рекомендации производителя по техническому обслуживанию и эксплуатации, указанные в технической документации.
